舜通低溫電磁閥專為液氮、液氧、液氬、LNG、低溫惰性氣體等超低溫介質的通斷控制設計，工作溫度覆蓋 -196℃至常溫區間，是低溫液氮罐、杜瓦瓶、低溫制冷設備、氣體液化系統、生物醫藥、工業制冷、航空航天等領域的核心控制部件。
產品采用直動式 / 先導活塞式雙結構設計，閥體選用 304/316L 不銹鋼精密鑄造，密封件采用低溫專用聚四氟乙烯、氟橡膠材質，具備常閉、常開兩種控制模式，通徑覆蓋 DN1~DN50，電壓支持 AC220V、DC24V 等主流規格，可滿足不同低溫流體控制系統的自動化控制需求，兼顧運行穩定性與長期耐用性。
產品特點
深冷耐受：-196℃超低溫穩定運行，密封件無脆化、失效
零泄漏密封：精密密封結構，杜絕介質損耗與安全隱患
快速響應：?jiǎn)㈤]迅速，零壓、高壓工況均可靠啟閉
耐用抗腐：316L 不銹鋼閥體，耐低溫沖擊、抗介質腐蝕
安裝靈活：結構緊湊，多接口可選，適配復雜管路
高可靠性：專用線圈耐溫耐用，結構簡單、易維護
場景適配：支持多電壓，可定制防爆款，兼容多工況
低耗節能：低功率運行，長期通電不發熱，節能靜音
產品參數
| 技術要求 | STD-DN-21F-BA61 | ||
| 連接尺寸 GRC(NPT) | 1/4 | ||
| 規格 DN | A3 | 03 | A6 |
| 通徑 (mm) | 1.4 | 3.0 | 4.5 |
| 流量(Kv)1bar/水 (L/min) | 0.9 | 3.6 | 7.6 |
| 公稱壓力 | 0~150Bar | 0~30Bar | 0~10Bar |
| 閥體材料 B(S) | H59-1 | SUS304 | SUS304 |
| 密封材料 X | X=F (PTFE) | X=F (PTFE) | X=F (PTFE) |
| 流體溫度 | -196℃~+90℃ | ||
| 使用介質 | 液氮（LN2）、液態二氧化碳（LCO2）和其他低溫流體 | 液氮（LN2）、液態二氧化碳（LCO2）和其他低溫流體 | 液氮（LN2）、液態二氧化碳（LCO2）和其他低溫流體 |
| 工作電壓 | AC220V、DC24V | AC110V、DC12V | AC24V、AC36V |
| 線圈功率 | 25VA、18W | 25VA、18W | 25VA、25VA |
| 工作電流 I | 0.112A、0.75A | 0.227A、1.5A | 1.041A、0.69A |
| 泄漏量 | 無 | 無 | 無 |
| 密封性 | 電磁閥在1.1倍公稱壓力的氣壓(或水壓)作用下，應無泄漏現象。 | 電磁閥在1.1倍公稱壓力的氣壓(或水壓)作用下，應無泄漏現象。 | 電磁閥在1.1倍公稱壓力的氣壓(或水壓)作用下，應無泄漏現象。 |
| 耐壓強度 | 電磁閥在1.6倍公稱工作壓力水壓下，不應有目測可見的滲漏和損壞現象。 | 電磁閥在1.6倍公稱工作壓力水壓下，不應有目測可見的滲漏和損壞現象。 | 電磁閥在1.6倍公稱工作壓力水壓下，不應有目測可見的滲漏和損壞現象。 |
| 環境溫度 | -10~50℃ | ||
| 線圈型號 | BA61 | ||
| 接線方式 | 接線盒式 | ||
| 線圈等級 | IP65 | ||
| 線圈允許溫升 | H（≤180℃） | ||
| 外觀安裝尺寸 | 見電磁閥外形圖 | ||
| 產品壽命 | ≥100萬次 | ||

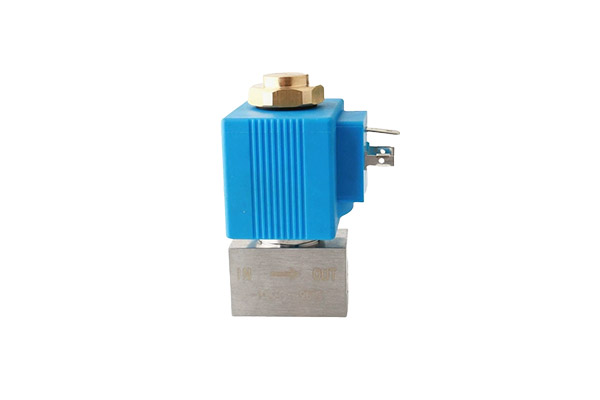

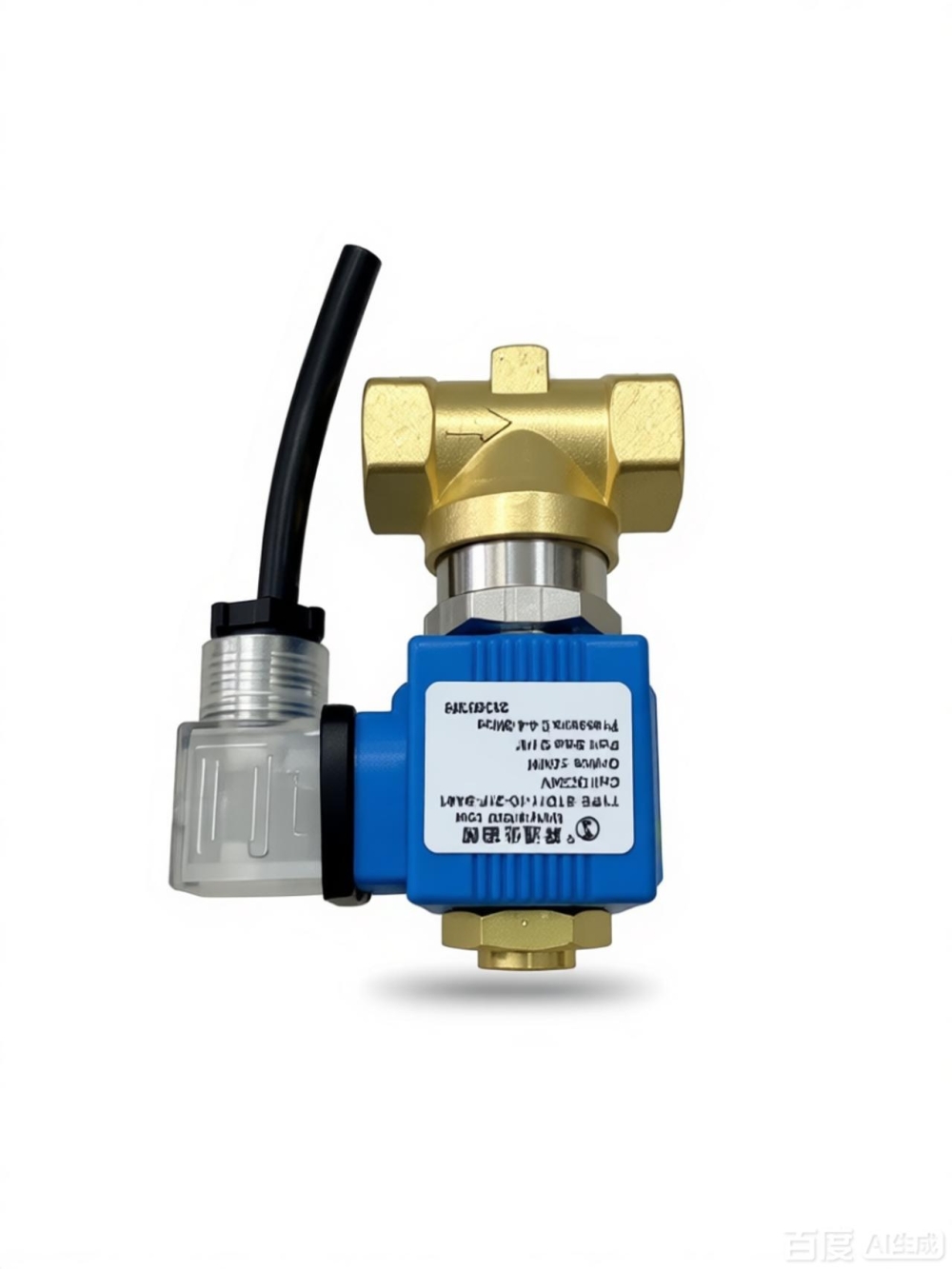

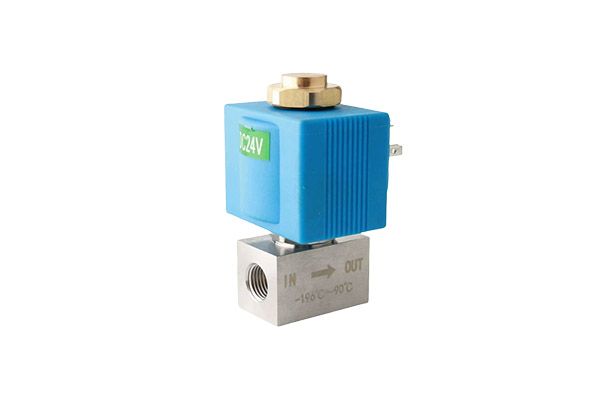

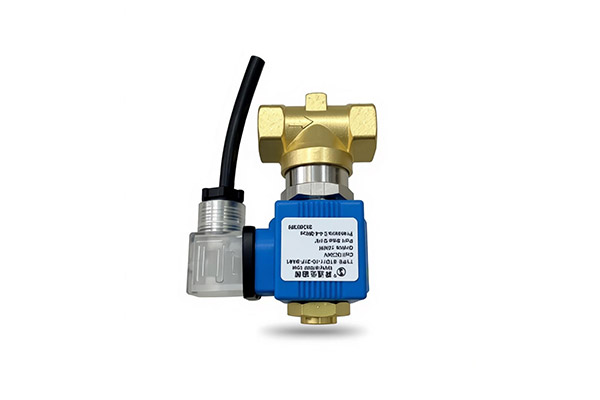

產品圖片
|
|
