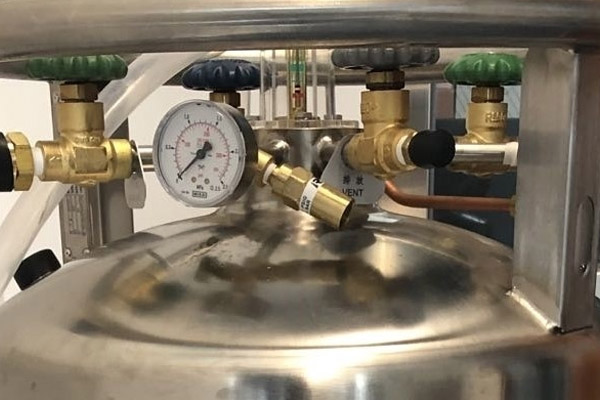

REGO低溫安全閥是全球知名流體控制品牌 REGO 旗下的核心低溫安全防護元件，專為液氮、液氧、液氬、LNG 等超低溫液化氣體的超壓泄壓設計，是低溫儲運、深冷工藝等系統的標配安全裝置，廣泛適配杜瓦瓶、低溫儲罐、低溫管路、空分設備等場景，其全系列產品均符合 ASME、ECE R110 等國際標準并通過國家鍋爐協會認證，是低溫流體系統的高可靠性安全保障。
該系列低溫安全閥核心采用彈簧直接載荷式工作原理，超壓時彈簧受壓驅動閥芯開啟快速泄壓，壓力恢復至安全值后精準回座密封，實現超壓防護的閉環控制。產品具備極致的低溫適配性，聚四氟乙烯閥座型號工作溫度可達 -196℃至 + 74℃，氟硅橡膠閥座適配 - 51℃至 + 74℃工況，可耐受深冷介質的低溫沖擊，閥體可選不銹鋼、黃銅材質，密封件搭配 PTFE / 氟硅橡膠專用低溫件，液氧適配型號還按 CGA G-4.1 完成無油清潔處理，避免與氧化性介質發生反應，從材質上保障低溫工況安全。
在泄壓性能上，REGO 低溫安全閥整定壓力公差控制在±3%，95% 整定壓力下實現無泡密封，110% 整定壓力時全流量泄放，泄壓響應快且流量充足，可有效避免低溫介質氣化升壓導致的壓力累積;部分高端型號搭載波紋管平衡結構，能完全抵消背壓對起跳壓力的影響，確保復雜低溫回路中泄壓精度穩定，同時隔離低溫介質與彈簧部件，防止彈簧失效與介質泄漏。產品還采用人性化設計，配備防篡改結構與彩色編碼的壓力標識，支持 bar/MPa 雙單位顯示，壓力值易讀易識別，連接方式分螺紋、法蘭兩種，可根據杜瓦瓶、大型低溫儲罐等不同設備靈活適配。
作為低溫安全防護的專業產品，REGO 低溫安全閥經工廠性能測試，部件均為原廠低溫專用配件，無低溫脆裂風險，可長期連續工作，且維護操作簡便，僅需定期檢查密封面、更換原廠易損件即可保障性能;旗下 PRV9432、19430/29430 等經典系列，還針對不同低溫場景做了專項優化，適配深冷氣體儲運、空分制氧制氮、LNG 輔助系統、化工醫藥深冷反應等多種工況，為各類低溫流體系統提供精準、穩定的超壓泄壓解決方案。
產品特點
所有閥門都依據CGAG-4.1中氧氣清洗的要求進行清洗和包裝
在設定壓力95%時無氣泡
易于從色帶上讀出PSIG/BAR
為氣體排向外部提供標準的管螺紋連接接管
重復性能好
100%通過工廠測試
溫度范圍:-196℃至+74℃
只適用于氣體排放，不適用液體排放
泄放性能
在設定壓力的110%時，PRV以0.783 SCFM空氣/PSIA放泄
產品參數
| 類別 | 名稱 | 規格 / 數值 |
|---|---|---|

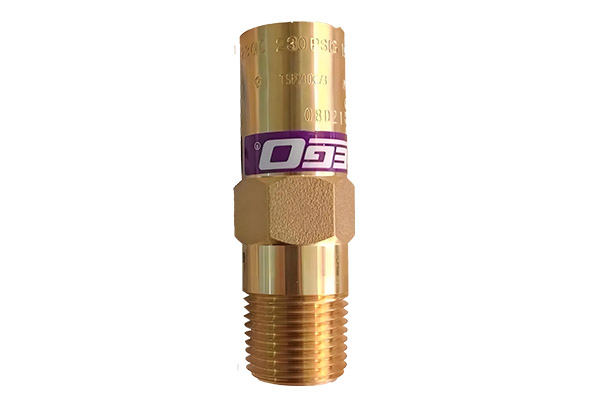

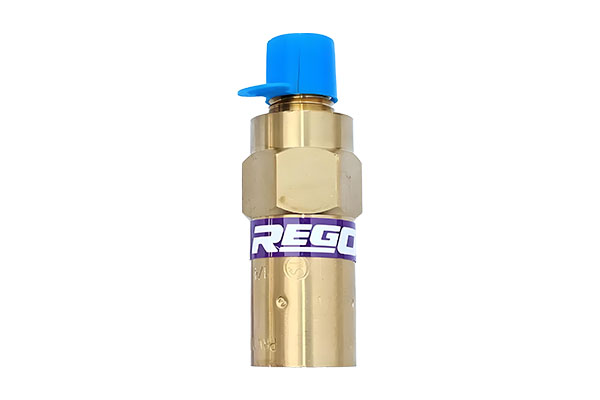

| 基礎信息 | 產品型號 | PRV9434 系列 |
| 工作原理 | 彈簧直接載荷式 | |
| 適用場景 | 低溫液體容器、管路、杜瓦瓶、LNG 儲罐等 | |
| 適用介質 | 液氮、液氧、液氬、LNG 等液化氣體及工業氣體 | |
| 結構材質 | 閥體材質 | 黃銅（UNS C36000）（可選不銹鋼或黃銅） |
| 密封件材質 | T 四氟乙烯/ F 氟硅氧烷 | |
| 彈簧材質 | 不銹鋼 | |
| 墊片材質 | PTFE | |
| 溫度參數 | 工作溫度范圍 | -196℃至+74℃（-320°F 至 + 165°F） |
| 環境溫度 | 最高+55℃ | |
| 壓力參數 | 設定壓力范圍 | 17~600 psig（1.17~41.37 bar） |
| 密封性能 | 95% 整定壓力下實現無泡密封 | |
| 泄放性能 | 110% 整定壓力時全流量泄放 | |
| 適用壓力工況 | 零壓差至最大設定壓力 | |
| 尺寸與連接 | 入口口徑 | 1/2" |
| 六角 | 7/8" | |
| 排氣孔尺寸 | 0.062" | |

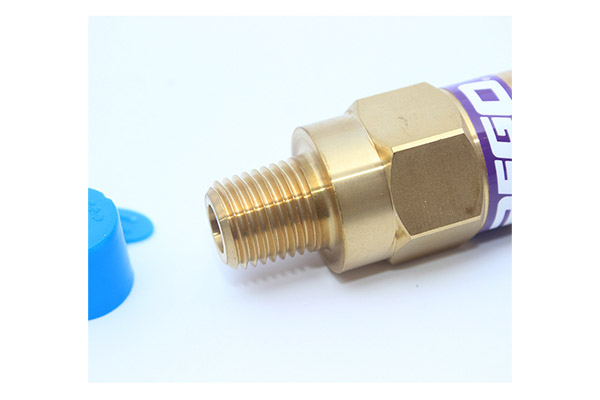

| 引出管口徑 | 1/2"F.NPT | |
| 引出管件件號 | B-9412-2 | |
| 連接方式 | 螺紋連接 | |
| 電氣與防護 | 防護等級 | IP65 |
| 防篡改設計 | 有 | |

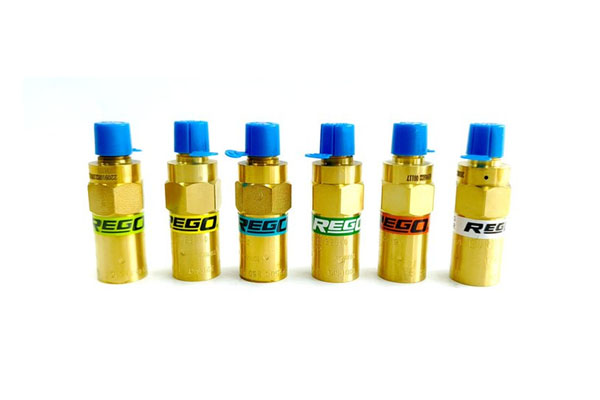

| 標識系統 | 彩色編碼壓力標識（22psig黃色、35psig紫色、50psig白色、100psig灰色、150psig紅色、230psig藍色、350psig橘色、450psig 粉紅色、500psig 淡黃色） | |
| 性能特性 | 流量性能 | 在設定壓力的110%時，PRV和SS型以0.783 SCFM/PSIG泄放 在設定壓力的120%時，B-9425N型以6.7 SCFM/PSIG泄放 在設定壓力的120%時，B-9426N型以11.0 SCFM/PSIG泄放 |
型號對照表
| 產品型號 | 通徑（DN） | 設計壓力（MPa） |
|---|---|---|
| PRV9434F022C | DN15 | 0.151 |
| PRV9434F035C | DN15 | 0.241 |
| PRV9434F050C | DN15 | 0.345 |
| PRV9434F100C | DN15 | 0.69 |
| PRV9434F125C | DN15 | 0.86 |
| PRV9434T145C | DN15 | 0.999 |
| PRV9434T150C | DN15 | 1.04 |
| PRV9434T200C | DN15 | 1.38 |
| PRV9434T230C | DN15 | 1.59 |
| PRV9434T250C | DN15 | 1.71 |
| PRV9434T255C | DN15 | 1.75 |
| PRV9434T275C | DN15 | 1.89 |
| PRV9434T350C | DN15 | 2.41 |
| PRV9434T400C | DN15 | 2.76 |
| PRV9434T450C | DN15 | 3.10 |
|
|
|
|
