uv燈管的發光原理簡介
uv燈管結構簡介：
微波無極紫外uv光源是一種在高能微波場中發生電離而發光的紫外線光源，它的燈管既沒有燈絲，也沒有電極，只在超高真空的高純石英玻璃管中充入少量惰性氣體。由于其沒有電極，所以不存在電極與石英玻璃封裝時電極導絲與玻璃熔接的慢漏氣現象，由于其沒有燈絲，所以不存在燈管的啟動次數跟燈管壽命成反比的問題，（國外先進的燈絲啟動次數大概800--1000次就會燒斷）所以說目前無極紫外線光源跟微波紫外線光源是目前世界上壽命最長的光源。
微波無極紫外線燈主要由驅動電源，磁控管，微波波導，諧振腔，燈管，屏蔽網組成，磁控管就是一個微波源，他將驅動電源提供的電能轉化為微波能，由微波天線輸出，經過波導輸出到電磁諧振箱（一般的金屬箱體常規的鐵箱，不銹鋼箱，鋁箱等）諧振箱內的微波由于反射和折射將充滿整個箱體，也就是整個箱體內是一個高能量微波區域，位于此區域的無極燈管中的惰性氣體會發生電離激發出140nm---400nm波長的紫外光。
uv燈管發光原理說明：

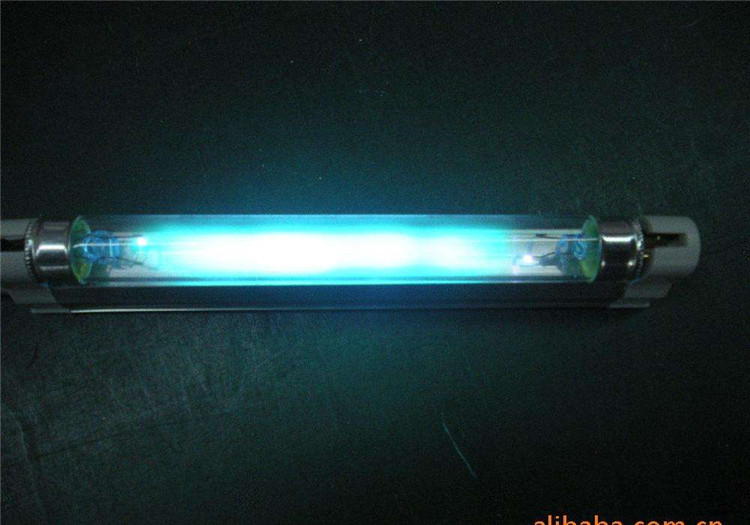

uv燈兩端各有一燈絲，燈管內充有微量的氬和稀薄的汞蒸氣，燈管內壁上涂有熒光粉，兩個燈絲之間的氣體導電時發出紫外線，使熒光粉發出柔和的可見光。
uv燈管工作特點：燈管開始點燃時需要一個高電壓，正常發光時只允許通過不大的電流，這時燈管兩端的電壓低于電源電壓。日光燈管兩端裝有燈絲，玻璃管內壁涂有一層均勻的薄熒光粉，管內被抽成真空度10-3-10-4毫米汞柱以后，充入少量惰性氣體，同時還注入微量的液態水銀。

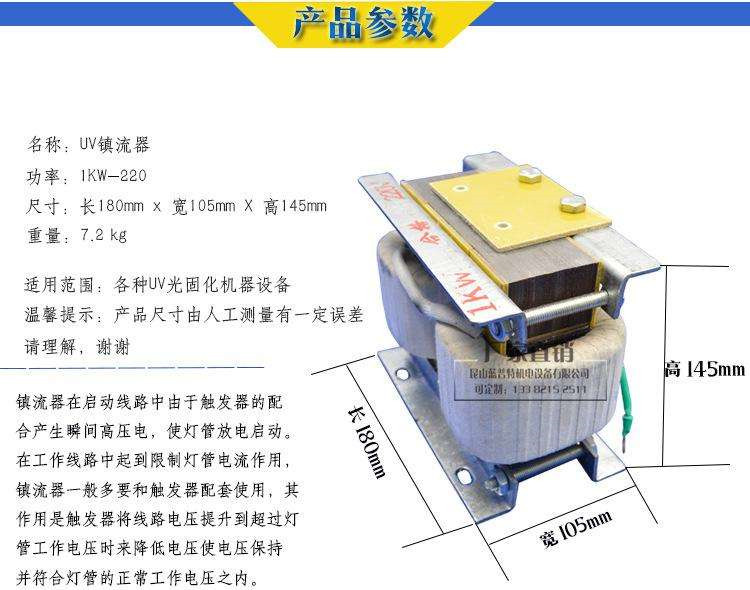

電感鎮流器是一個鐵芯電感線圈，電感的性質是當線圈中的電流發生變化時，則在線圈中將引起磁通的變化，從而產生感應電動勢，其方向與電流的方向相反，因而阻礙著電流變化。

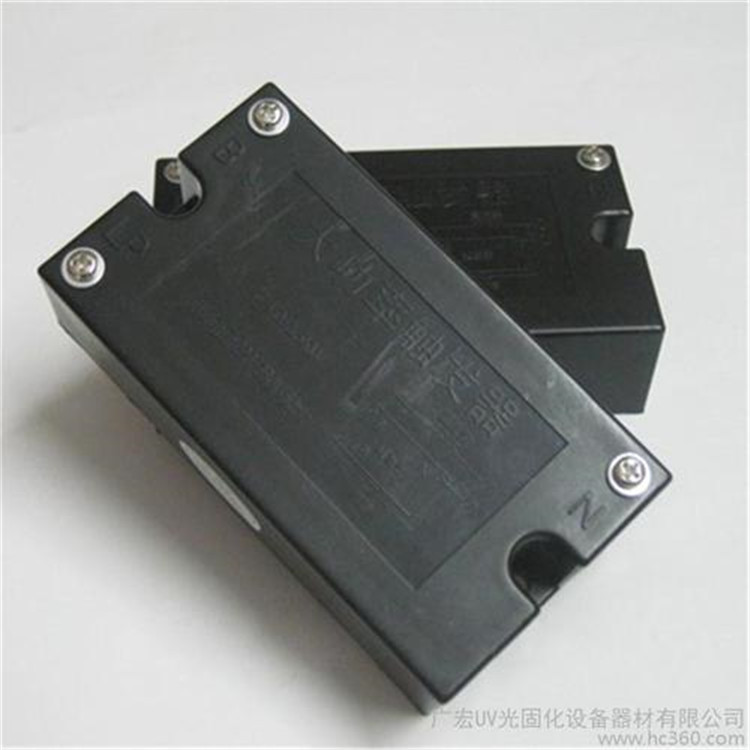

起輝器在電路中起開關作用，它由一個氖氣放電管與一個電容并聯而成，電容的作用為消除對電源的電磁的干擾并與鎮流器形成振蕩回路，增加啟動脈沖電壓幅度。放電管中一個電極用雙金屬片組成，利用氖泡放電加熱，使雙金屬片在開閉時，引起電感鎮流器電流突變并產生高壓脈沖加到燈管兩端。 當日光燈接入電路以后，起輝器兩個電極間開始輝光放電，使雙金屬片受熱膨脹而與靜觸極接觸，于是電源、鎮流器、燈絲和起輝器構成一個閉合回路，電流使燈絲預熱，當受熱時間1-3秒后，起輝器的兩個電極間的輝光放電熄滅，隨之雙金屬片冷卻而與靜觸極斷開，當兩個電極斷開的瞬間，電路中的電流突然消失，于是鎮流器產生一個高壓脈沖，它與電源疊加后，加到燈管兩端，使燈管內的惰性氣體電離而引起弧光放電，在正常發光過程中，鎮流器的自感還起著穩定電路中電流的作用。
