uv燈接線圖（兩種方式）
UV燈管是氣體放電燈，在石英燈管中充以高壓水銀蒸氣，或再添加金屬鹵化物，啟輝后輻射強紫外線，工業用UV燈管光譜范圍是200nm-450nm，以365nm或420nm為中心。
UV燈管的供電方式以采用漏磁變壓器為主，初級繞組可選擇110、220V或380V輸入，次級繞組輸出110v~3000V（燈管功率不同，工作電壓不同）。
電路中連接一個或幾個電容器，再與UV燈管管相接，由于電容器的存在，也使燈管的電流處于穩定狀態。
另外根據電容器的參數或個數不同，連接方式不同，可利用電容對UV燈管管功率進行有效調節，達到半功或全功率工作狀態。

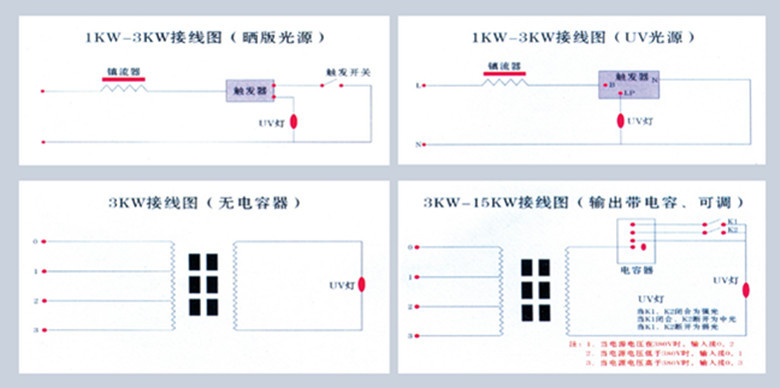

圖（1）為uv燈的接線圖，1KW~15KW備注：也可致電我公司咨詢接線方法
圖（1）為uv燈的接線圖，1KW~15KW備注：也可致電我公司咨詢接線方法
UV燈管電路原理的三個特點：
1.UV燈管管在點亮的時候，管電流會(huì )一點點的上升，電壓也是一樣，不過，電流上升較慢，電壓上升的較快，最后，燈管的管電流停止的時候，也就是燈管內部的汞已經完全會(huì )發成氣態，UV燈管管的各方面性能才完全揮發體現出來。熄燈的時候，由于電路控制，已經切斷燈管的供給電壓和電流，一切參數消失，也就是說，燈管的電流、電壓，也就是沒有了。匹配好變壓器，電容器就可以了，具體的電路控制，看客戶的要求，一般來說配置選擇不同，保護功能也是不一樣的。
2.UV燈管管基本電路就比較簡單，找電工了解即可。
3.作為UV燈管管以及配套變壓器、電容的供貨廠家，光源可以隨貨物提供相應的線路連接圖，還可以提供各配件的詳細制作參數以及維護保養等，用戶可以很輕易的自行制作UV光固化機。
在接通電源的瞬間，電源電壓經鎮流器加到觸發器和燈泡兩端，燈泡不亮時電阻很大，呈開路狀態。觸發器在電源電壓（220V或380V）下立即開始工作，并產生3KV以上的脈沖高壓，施加在燈泡L兩端，將燈泡L內常溫元素激活成氣體并擊穿，L呈低阻大電流狀態，因而燈泡L兩端電壓下降，約為30～50V左右，觸發器因電壓太低而停止工作。整個啟輝過程約0.8秒左右。隨著燈泡L內氣體溫度升高，氣壓可達幾個大氣壓，工作電流逐漸下降至正常工作電流范圍，燈電壓也逐漸上升至正常工作電壓。由于燈泡L和鎮流器串聯，鎮流器限制了燈電流的增加，燈電壓始也始終低于電源電壓，并始終低于觸發器的開啟電壓，以保證燈泡長期穩定地工作。
安裝uv燈的注意事項：
在接通電源的瞬間，電源電壓經鎮流器加到觸發器和燈泡兩端，燈泡不亮時電阻很大，呈開路狀態。觸發器在電源電壓（220V或380V）下立即開始工作，并產生3KV以上的脈沖高壓，施加在燈泡L兩端，將燈泡L內常溫元素激活成氣體并擊穿，L呈低阻大電流狀態，因而燈泡L兩端電壓下降，約為30～50V左右，觸發器因電壓太低而停止工作。整個啟輝過程約0.8秒左右。隨著燈泡L內氣體溫度升高，氣壓可達幾個大氣壓，工作電流逐漸下降至正常工作電流范圍，燈電壓也逐漸上升至正常工作電壓。由于燈泡L和鎮流器串聯，鎮流器限制了燈電流的增加，燈電壓始也始終低于電源電壓，并始終低于觸發器的開啟電壓，以保證燈泡長期穩定地工作。
安裝uv燈的注意事項：
1.安裝前要用乙醇將燈管擦拭干凈，然后戴上干凈的手套拿住燈管。
2.將卡座安裝燈管孔用布墊上將燈管穿入，不要讓燈管碰到金屬端板面，讓燈管在布上蹭著穿入。有接線方向的UV燈管必須注意方向。否則會(huì )導致燈管破壞，壽命減少或燈管表面過熱現象出現。
3.燈管安裝就位，用手拿住燈頭在卡座上擺幾下看燈管是否是自由狀態，這樣安裝點燈時就不會(huì )出現脹裂現象。
4.有時檢查燈管時，將UV燈管拆下來觀察發現燈管壁上有手紋的痕跡，而且擦不掉。這是因安裝燈管時沒戴手套，手上的汗液和污物粘在燈管上經高溫碳化燒結在石英玻璃晶體上。嚴重時在污點位置出現漏氣使燈管報廢。
5.安裝或更換UV燈管，清潔燈管燈罩時必須關掉電源，否則會(huì )觸電。
6.燈管維護要在UV燈使用期間內，在適當時間（1~2個月）用無水乙醇、紗布清潔燈管表面及反射罩表面的反射板，再將UV燈管旋轉180℃。燈罩反射板失去鏡面效果后就要更換了
7.紫外線高壓燈管的再次啟動時間間隔為6分鐘。
8.工作結束時，關閉UV燈但燈管溫度仍很高，需要繼續冷卻直至達到室溫，因此風機要延時工作一段時間再關閉。
9.紫外線高壓燈管固定點在磁頭處，在燃點時端引線不能懸掛受力。
10.保持管壁清潔，特別是除去油漬、粉塵。因為這些物質在高溫的管壁表面會(huì )滲和燈管，阻礙紫外光輻射。
