uv燈管常用規格參數表[電壓、電流及燈管全長]
紫外線UV燈適用范圍：該燈光譜范圍在350nm-450nm之間，主峰值為365nm，適用于印刷制版、軟包裝彩印、家具行業、裝飾材料、紙張上光、印制鐵罐等表面涂料，高分子化合物的老化，還是半導體、印制線路板、標牌等上面的光敏阻燃劑及光敏字符油墨的理想光源。
UV燈的強度取決于UV燈管的功率密度，一般常用規格有：
40W /cm 即 100W/inch（英寸）
60W /cm 即 1500W/inch
80W /cm 即 200W/inch
120W /cm 即 300W/inch
160W /cm 即 400W/inch
240W /cm 即 600W/inch
1000W /cm 即 2500W/inch
2000W /cm 即 5000W/inch
UV燈所需功率密度和所需固化寬度，計算方法如下： 配套UV燈功率=功率（w/cm）*固化寬度

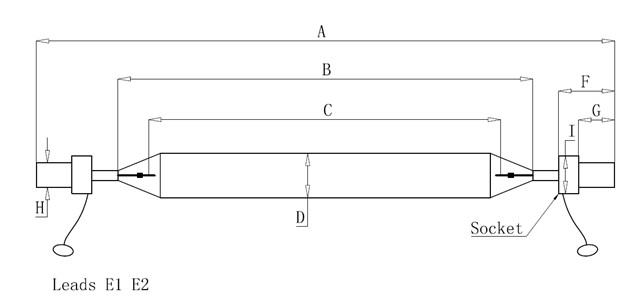

如上圖所示：
A：代表燈管全長
B：代表燈管極距
C：代表燈管的弧長
D：代表燈管的管徑
當你需要訂購uv燈管而又不知道怎么確定參數的時候可以對比一下參數表：
如上圖所示：
A：代表燈管全長
B：代表燈管極距
C：代表燈管的弧長
D：代表燈管的管徑
當你需要訂購uv燈管而又不知道怎么確定參數的時候可以對比一下參數表：
|
序號 |
燈功率(W) |
管壓(V) |
電流(A) |
全長(mm) |
極距 |
管徑 |
|
1 |
1KW |
135 |
8.1 |
320 |
190 |
25 |
|
2 |
1KW |
135 |
8.1 |
230 |
125 |
25 |
|
3 |
2KW |
300 |
7.5 |
400 |
260 |
22.5 |
|
4 |
3KW |
700 |
5 |
620 |
460 |
22.5 |
|
5 |
3KW |
700 |
5.5 |
400 |
245 |
22.5 |
|
6 |
3KW |
700 |
5 |
460 |
340 |
22.5 |
|
7 |
3KW |
700 |
5 |
550 |
430 |
22.5 |
|
8 |
3KW |
700 |
5 |
640 |
520 |
22.5 |
|
9 |
3KW |
700 |
5 |
600 |
480 |
22.5 |
|
10 |
3'2KW |
550 |
7 |
550 |
410 |
22.5 |
|
11 |
4KW |
840 |
6.5 |
650 |
430 |
22.5 |
|
12 |
4'8KW |
840 |
6.5 |
450 |
330 |
22.5 |
|
13 |
5KW |
840 |
6.5 |
725 |
600 |
22.5 |
|
14 |
5KW |
840 |
6.5 |
740 |
610 |
22.5 |
|
15 |
5KW |
840 |
6.5 |
778 |
650 |
22.5 |
|
16 |
5KW |
900 |
7 |
550 |
430 |
22.5 |
|
17 |
5KW |
900 |
7 |
650 |
430 |
22.5 |
|
18 |
5'6KW |
950 |
7.2 |
830 |
700 |
22.5 |
|
19 |
5'6KW |
950 |
7.2 |
1020 |
880 |
22.5 |
|
20 |
5'6KW |
950 |
7.2 |
820 |
700 |
22.5 |
|
21 |
7'5KW |
950 |
8 |
778 |
630 |
22.5 |
|
22 |
8KW |
950 |
8 |
1130 |
980 |
22.5 |
|
23 |
8'4KW |
700±50 |
9 |
820 |
700 |
25 |
|
24 |
8'4KW |
550±50 |
9 |
800 |
690 |
25 |
|
25 |
9KW |
550±50 |
9 |
850 |
710 |
22.5 |
|
26 |
9KW |
1000±50 |
9 |
1200 |
1000 |
22.5 |
|
27 |
9'6KW |
1200±50 |
9 |
900 |
800 |
22.5 |
|
28 |
9'6KW |
950±50 |
9 |
850 |
720 |
22.5 |
|
29 |
9'75KW |
1700±50 |
6.5 |
1390 |
1230 |
25 |
|
30 |
10'4KW |
2100 |
5 |
1390 |
1270 |
25 |
|
31 |
10KW |
1500±50 |
8 |
1030 |
900 |
22.5 |
|
32 |
11KW |
1700±50 |
9.2 |
1574 |
1270 |
25 |
|
33 |
11KW |
1800±50 |
9.8 |
1557 |
1231 |
25 |
|
34 |
11KW |
1950±50 |
7.1 |
1560 |
1270 |
25 |
|
35 |
11KW |
1580±50 |
7 |
1450 |
1321 |
22.5 |
|
36 |
11'2KW |
2000 |
7 |
1532 |
1400 |
20 |
|
37 |
12KW |
1400±50 |
10 |
1184 |
1028 |
22.5 |
|
38 |
12KW |
1450±50 |
9.6 |
920 |
800 |
22 |
|
39 |
13KW |
1870 |
7.5 |
1807 |
1651 |
25 |
|
40 |
15KW |
1800±75 |
9 |
1070 |
950 |
25 |
|
41 |
18KW |
2100±75 |
9 |
2400 |
2200 |
22.5 |
|
42 |
20KW |
2000 |
10 |
1532 |
1400 |
22.5 |
|
43 |
27KW |
2200±75 |
10.2 |
2400 |
2200 |
22.5 |
