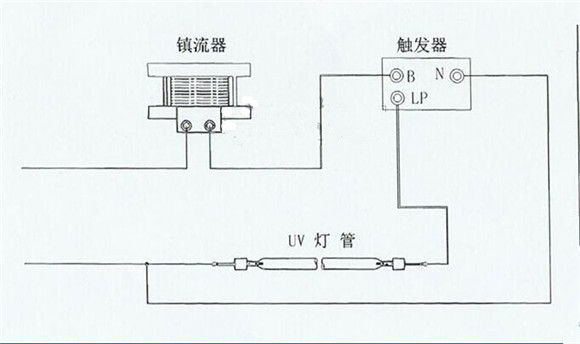

UV燈接線圖為氣體放電燈，氣體放電燈分為弧光放電和輝光放電，UV固化中常用UV燈為弧光放電燈，其工作原理是：在真空的石英管中加入定量的高純汞(水銀)，通過對兩端電極提供電壓差(壓降)，產生離子放電，從而產生紫外線輻射。

UV燈專業用于各種UV涂料、UV油墨、UV上光油、UV膠水的干燥固化。其優點是：固化速度快，光澤度高，固化產品表面附著力強。

適用領域為：印刷制版、軟包裝彩印、家俱行業、裝飾材料、紙張上光、汽車及摩托塑料零件、印刷制罐、塑料包裝表面UV油墨、UV上光油固化、同時還是半導體印制線路板、標牌、光等上面的光敏阻焊劑及光敏字符油墨交連固化的理想光源。

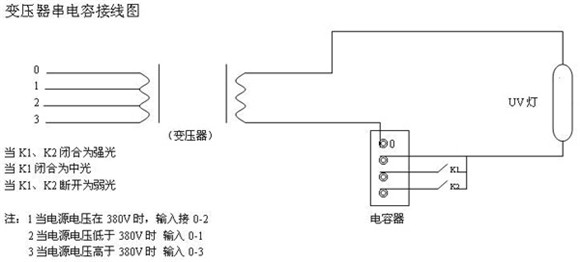

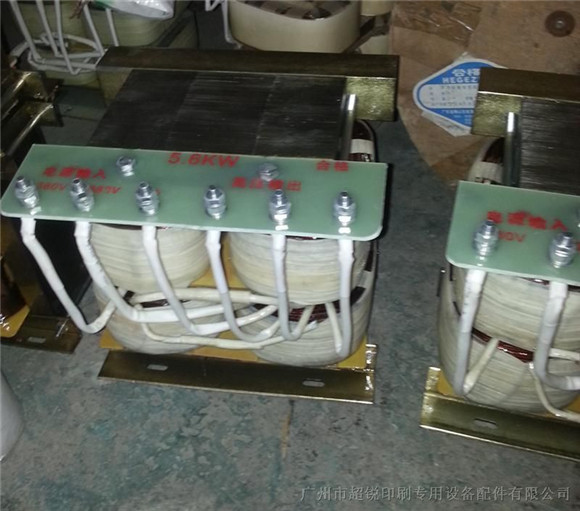

uv變壓器的接線端子：　

1.變壓器接0線 UV燈接其它的看你電容多少UF 三個端子連接起來，是本身電容最大UF 。

2.電容實際只有兩個極，4個接線柱是為了接線方便，用萬用表測一下，有兩個接線柱是一個極。
