uv燈電容和uv燈怎么接線實現調光?
UV燈為氣體放電燈,氣體放電燈分為弧光放電和輝光放電,UV固化中常用UV燈為弧光放電燈,uv燈的工作原理是:在真空的石英管中加入定量的高純汞(水銀),通過對兩端電極提供電壓差(壓降),產生離子放電,從而產生紫外線輻射。達到物品烘干目的,比一般的電熱管加熱有很多好處,在此不作列舉。
先說說UV烘干機的組成部分:首先講整體:主架,配4只萬向腳輪;爐蓋,外殼烤漆,內鋪高溫棉,內膽不銹鋼板制造,配4個UV燈管、燈罩;輸送馬達、調速器、鐵氟龍網帶。
控制部分電器:電源開關、急停開關、旋轉開關、歐姆龍溫控表、大華累時器、電流表、電壓表;2510正泰接觸器4個、1210接觸器8個、運風馬達過載保護 ;溫控表控制運風馬達,到達相應溫度時馬達接通,運風馬達2個(底下一臺,頂上一一臺);3KW變壓器2臺、5.6KW變壓器2臺;0.10.3.2電容器4個;UV燈分中、高兩檔可調,四支UV燈管單獨控制。
UV紫外線烘干爐的電路接線方法:變壓器控制:旋轉開關連接2510接觸器電感線圈,接通信號接至累時器220V,直接控制變壓器380V輸入;變壓器電源接通后,同時控制1210接觸器UV燈中檔,設置2檔旋轉開關,控制2個1210接觸器,具體接線后面分解,可調節(jié)燈管亮度。

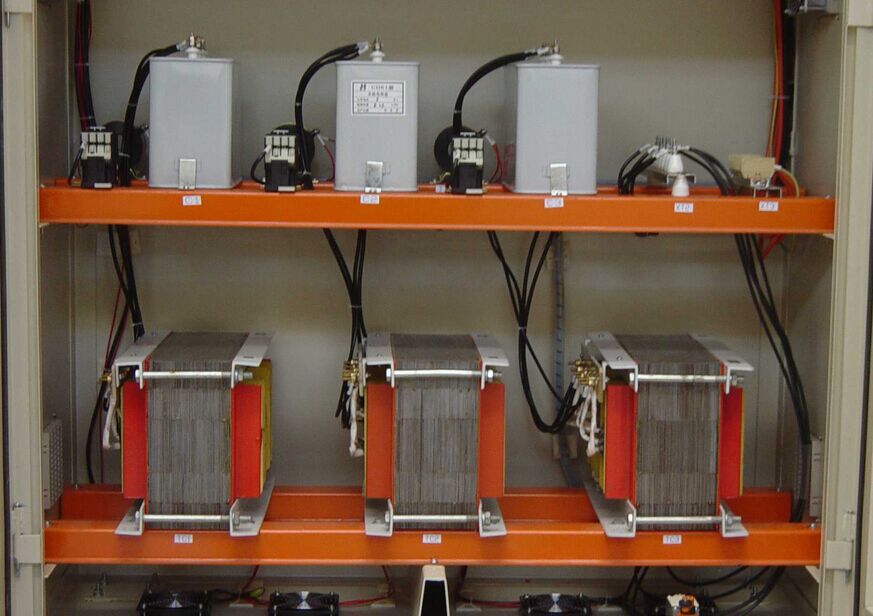

那么uv變壓器與uv電容器、UV燈管怎么接線實現調光的?
變壓器有0,1,2,3共四個接頭,電容器有0,10,3,2共四個接頭,分別表示不同的功率和容量。
由于這臺UV機有4只燈,而且分兩檔控制,所以接觸器會比較多,一只就要用到3個接觸器,其中一個正泰2510控制變壓器輸入,兩只1210接觸器控制電容器。UV燈一頭連接變壓器的2接線端,電容器0端與變壓器0端相連接,電容器10UF與3UF相連接代表中亮度,然后接至1210接觸器(E)的常開A一端,另外一端B連接UV燈的另外一頭;電容器的2UF接頭連接另外一只1210接觸器(F)一端C端,另外一端D端連接到接觸器(E)的A端,當旋轉調節(jié)開關時,F接觸器閉合,電容器10UFUFUF全部連接在一起,形成全光。
以上就是本人的接線經驗體會,拱各位參考,您還可以點擊了解>>uv燈的電路圖原理基礎知識<<
