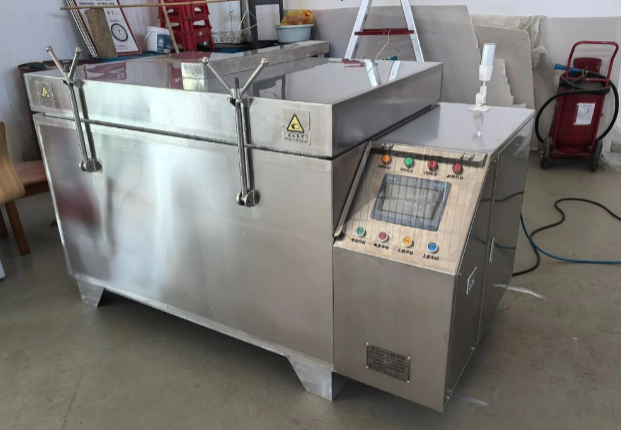

金屬液氮深冷箱是將工件置于 - 196℃液氮環境中進行深冷處理的專用設備，廣泛應用于高速鋼刀具、模具鋼、硬質合金、軋輥、閥門零件等金屬材料的組織穩定化處理。自動補液功能是深冷箱實現長時間無人值守運行的核心，其整套設備由深冷箱主體、液氮儲存供給單元、自動控制單元、輸送管路與執行閥組、傳感監測系統、安全保護系統以及數據記錄模塊七大子系統構成。各單元之間通過信號聯鎖和管路連接形成閉環，共同完成降溫、恒溫、補液和安全防護的全流程自動化運行。

一、深冷箱主體

深冷箱主體是容納工件并提供低溫環境的腔體，通常采用方形或矩形結構，內膽材質為 304 或 316L 不銹鋼，外壁為冷軋鋼板噴塑處理，中間填充多層絕熱材料（如珠光砂、真空粉末或聚氨酯發泡），以降低冷量損耗。箱門采用硅橡膠或氟橡膠密封條，配合壓緊鎖扣實現密封。內部設有工件擱架或?qū)к?，部分型號配備循環風機，通過強制對流使箱內溫度均勻性控制在 ±2℃至 ±5℃范圍內。

箱體容積從 50L 到 2000L 不等，對應冷凍能力約 80kg 至數噸。深冷箱底部或側面預留液氮進液口、回氣口和傳感器安裝接口，這些接口是自動補液系統接入箱體的物理基礎。進液口通常延伸至箱體底部并配有噴淋頭或擴散器，使液氮均勻汽化吸熱，避免局部過冷沖擊工件。

二、液氮儲存供給單元

液氮儲存供給單元負責為深冷箱提供穩定的液氮來源，常見配置有兩種形式。

第一種是自增壓液氮罐。罐體為雙層真空絕熱結構，內置增壓盤管和增壓閥，通過少量液氮汽化產生 0.05MPa 至 0.3MPa 的內壓，將液氮壓出罐體輸送至深冷箱。自增壓罐無需外部動力，容積規格涵蓋 30L、50L、100L、175L、200L 等，日蒸發率通常低于 2%，適合中小型深冷箱的連續供液。班德（Bender）等品牌的自增壓液氮罐在工業深冷場景中應用較多，其罐體配備液位計和壓力表，便于操作人員直觀判斷剩余液氮量。

第二種是大型固定式液氮儲罐配合低溫泵。當深冷箱容積較大或多臺設備集中供液時，采用 5m3 至 50m3 的真空粉末絕熱儲罐，通過低溫離心泵或壓差方式向各深冷箱分配液氮。這種方式需要配套汽化器和調壓閥組，初始投資較高但單位液氮成本更低，適合規?；療崽幚碥囬g。

無論采用哪種形式，儲存單元出口處均需安裝截止閥和過濾器，防止雜質進入下游管路影響電磁閥正常啟閉。

三、自動控制單元

自動控制單元是整套系統的 "大腦"，核心部件為 PLC 控制器或?qū)Ｓ脺乜貎x表。工業場景多采用西門子、三菱等品牌的 PLC，配合觸摸屏實現參數設定和狀態顯示；中小系統也可使用集成式溫控儀（如橫河 UT35A 系列），自帶液位控制界面和 RS485 通訊接口。

控制單元的核心邏輯包括溫度閉環控制和液位閉環控制兩條回路。

溫度回路采用 PID 算法，操作人員設定目標溫度（如 - 120℃、-160℃或 - 196℃）后，溫度傳感器實時反饋箱內溫度，控制器根據偏差大小調節液氮閥門開度。降溫階段閥門全開快速供冷，恒溫階段減小開度并可啟動電加熱補償冷熱對沖，升溫階段關閉液氮僅靠加熱回升。PID 參數可根據工件熱容量和箱體容積進行自整定或手動調整。

液位回路則監測深冷箱內液氮液面高度，預設補液下限和停止上限兩個閾值。當液位降至下限時，控制器輸出信號開啟補液電磁閥；液位升至上限時關閉閥門停止補液。為防止液氮沸騰導致液面波動引起閥門頻繁啟停，控制程序中通常加入延時濾波和遲滯區間（如 ±2% 液位寬度），確保執行機構動作穩定。

四、輸送管路與執行閥組

液氮從儲存單元到深冷箱的輸送管路必須采用低溫適配設計。常用管路為真空絕熱軟管（俗稱 "液氮軟管"）或真空硬管，內層為 304 不銹鋼波紋管，外層為不銹鋼編織網或硬管外殼，中間為高真空夾層，可將管路表面結霜和液氮汽化損耗控制在較低水平。管路長度根據設備布局確定，接頭采用 KF 法蘭或螺紋連接，配合聚四氟乙烯（PTFE）或金屬墊片密封。

執行閥組是自動補液的 "手腳"，主要包括以下閥門：

低溫電磁閥是補液動作的直接執行元件，閥體采用 316L 不銹鋼，密封件為 PTFE 或聚酰亞胺，可在 - 196℃環境下正常啟閉，響應時間通常小于 100ms，公稱通徑 DN6 至 DN25 不等，工作壓力覆蓋 0 至 6.4MPa。電磁閥選型需與儲存罐工作壓力匹配：小型自增壓罐（0.1MPa 至 0.3MPa）適配低壓型電磁閥，中型罐（0.3MPa 至 1.0MPa）適配中壓型，大型儲罐系統則需更高壓力等級。

比例調節閥用于需要精確控制補液流量的場景，可根據 PID 輸出信號線性調節閥門開度，實現 0.5L/min 至 5L/min 范圍內的流量連續調節，避免大流量補液造成箱內溫度驟降和工件熱沖擊。

排氣閥和過溢保護閥是安全輔助閥門。補液前開啟排氣閥將管路和箱體內升溫的氮?dú)馀懦?，避免加液過程中壓力升高導致溫度波動；過溢保護閥在液位異常升高時自動切斷補液，防止液氮溢出。部分系統還配置熱氣旁路閥，在停止補液后將管路中殘留液氮吹回儲罐或汽化排出，防止管路凍堵。

五、傳感監測系統

傳感監測系統為控制單元提供決策依據，主要包括溫度傳感器和液位傳感器兩類。

溫度傳感器多采用鉑熱電阻（PT100 或 PT1000），測量范圍 - 200℃至 + 200℃，精度 A 級（±0.15℃至 ±0.3℃），安裝在箱內回風位置以反映腔體真實溫度。高精度場合可增加多點測溫，分別監測工件區、箱壁和回氣溫度，用于評估溫度均勻性。

液位傳感器是自動補液的關鍵檢測元件，金屬深冷箱內通常采用電容式液位傳感器。其原理是利用液氮與氮?dú)饨殡姵?shù)差異，通過探測電容變化判斷液位高度，測量精度可達 ±1mm，耐溫范圍 - 200℃至 + 80℃。電容式傳感器為桿狀結構，從箱體頂部插入，長度根據箱體內腔深度定制。部分系統也采用壓差式液位測量，通過檢測液氮柱靜壓換算液位，結構簡單但精度略低。

此外，管路中可安裝質量流量計（科里奧利式，精度 ±0.1% 至 ±0.5%）和壓力變送器，實時統計液氮消耗量和供液壓力，為成本核算和異常診斷提供數據。

六、安全保護系統

液氮深冷設備運行溫度極低，且液氮汽化后體積膨脹約 696 倍，安全保護系統不可或缺。

超壓保護方面，深冷箱和儲存罐均配備安全閥，當內部壓力超過設定值（通常 0.05MPa 至 0.1MPa）時自動起跳泄壓。箱體還設有爆破片作為二級保護，在安全閥失效時提供最終泄壓通道。

缺氧保護方面，設備安裝區域應配置氧氣濃度檢測儀，當環境氧含量低于 19.5% 時發出聲光報警并聯動排風系統，防止氮?dú)夥e聚導致人員窒息。

超溫保護方面，獨立于主控制系統的超溫保護器在箱內溫度異常升高時切斷加熱電源并發出報警。液位異常保護則在傳感器故障或補液超時后強制關閉電磁閥并報警，防止持續補液造成液氮溢出或設備損壞。

電氣安全方面，控制箱具備過載、短路和漏電保護，所有低溫區域線纜采用耐低溫護套，電磁閥線圈配備防潮處理。

七、數據記錄與遠程監控

現代深冷箱自動補液系統普遍配備數據記錄功能?？刂茊卧纱鎯囟惹€、液位變化、補液次數和液氮消耗量等運行數據，存儲周期從數天到數月不等，支持 USB 導出或通過 RS485、以太網、4G 等通訊方式上傳至上位機或云平臺。部分系統支持手機 APP 遠程查看運行狀態和接收報警推送，便于設備管理人員在非工作時間掌握設備運行情況。

數據記錄對于工藝追溯尤為重要。深冷處理的工藝參數（降溫速率、保溫時間、回火溫度等）直接影響工件殘余奧氏體轉變效果和尺寸穩定性，完整的運行曲線可作為產品質量證明文件的一部分，滿足航空航天、精密模具等行業的工藝審核要求。

八、整套設備的工作流程

完整的自動補液運行流程如下：操作人員在觸摸屏上設定目標溫度、保溫時間、液位上下限等參數后啟動程序，PLC 控制電磁閥開啟液氮進入深冷箱，箱內溫度快速下降；溫度傳感器實時反饋，PID 調節閥門開度維持恒溫；隨著液氮自然蒸發消耗，箱內液位逐漸下降，當降至預設下限時液位傳感器觸發信號，PLC 開啟補液電磁閥，自增壓罐或儲罐中的液氮經真空管路補入箱內；液位升至上限后電磁閥關閉，補液完成；如此循環直至保溫時間結束，系統進入升溫階段，關閉液氮閥門，啟動加熱和風機使箱內溫度回升至室溫附近，程序結束。整個過程無需人工干預，單次補液量和補液間隔由箱體絕熱性能和環境溫度決定。

九、選型與使用要點

選型時需根據工件尺寸和批量確定深冷箱容積，根據日處理量和液氮消耗速度選擇合適容積的儲存單元，根據溫度精度要求決定是否配置比例閥和多點測溫。管路布局應盡量縮短輸送距離，減少彎頭和接頭數量，以降低液氮在管路中的汽化損耗。日常維護需定期檢查真空管路的絕熱性能（表面是否大面積結霜）、電磁閥啟閉是否靈活、傳感器校準是否在有效期內，以及安全閥和爆破片的鉛封是否完好。建議每半年對液位傳感器進行一次比對校準，每年對安全閥進行一次校驗，確保自動補液系統長期穩定運行。
