??　　在精密零部件加工和高端裝備制造領(lǐng)域，鋁合金的尺寸穩(wěn)定性一直是一個(gè)讓人頭疼的問題。不少工程師都遇到過這樣的情況：明明加工精度達(dá)標(biāo)，存放一段時(shí)間后零件變形超差;或者設(shè)備在低溫環(huán)境下運(yùn)行，鋁合金結(jié)構(gòu)件出現(xiàn)微裂紋。其實(shí)，這些問題背后，都指向了材料內(nèi)部殘余應(yīng)力和微觀組織的均勻性。而深冷處理，正是應(yīng)對(duì)這些難題的一項(xiàng)關(guān)鍵工藝。

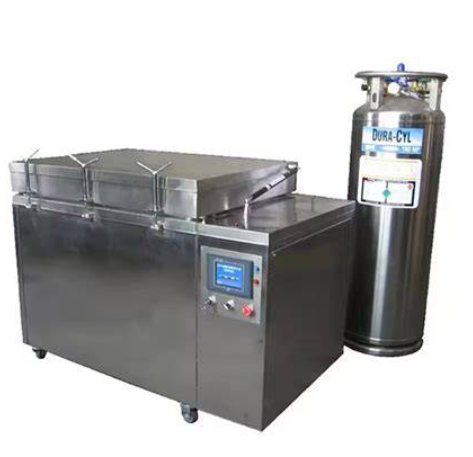

　　鋁合金為什么要做深冷處理

　　鋁合金深冷處理，簡(jiǎn)單說，就是把鋁合金工件放進(jìn)零下130℃以下的超低溫環(huán)境中，長(zhǎng)時(shí)間保溫，再緩慢恢復(fù)到室溫的一種熱處理工藝。常用的冷卻介質(zhì)是液氮，溫度可以低至-196℃。它和我們熟知的淬火、時(shí)效不在一個(gè)溫度段，卻常常作為它們的“補(bǔ)充環(huán)節(jié)”發(fā)揮重要作用。

　　那么，鋁合金為什么需要這一步“冷到骨子里”的工藝?主要有三個(gè)實(shí)際原因。

　　第一，消除殘余應(yīng)力，防止加工后變形。

　　鋁合金在鍛造、焊接、熱處理甚至粗加工過程中，內(nèi)部會(huì)積累各種內(nèi)應(yīng)力。這些應(yīng)力平時(shí)看不出來，但一旦進(jìn)行精加工、線切割或長(zhǎng)期放置，就會(huì)緩慢釋放，導(dǎo)致零件彎曲、扭轉(zhuǎn)或出現(xiàn)尺寸變化。深冷處理的超低溫環(huán)境，能促使晶格在極度收縮和恢復(fù)的過程中，讓微觀應(yīng)力重新分布并部分抵消，相當(dāng)于給材料做了一次“應(yīng)力釋放操”。很多精密儀器基板、光學(xué)鏡架、航空結(jié)構(gòu)件，在粗加工后就安排深冷工序，目的就是讓應(yīng)力提前釋放，保證后續(xù)精加工的尺寸穩(wěn)定。

　　第二，提升尺寸穩(wěn)定性和組織均勻性。

　　鋁合金在時(shí)效析出強(qiáng)化過程中，析出相的形貌、大小和分布直接決定了材料性能。常規(guī)時(shí)效后，總會(huì)有一些微區(qū)沒有完成析出，或者析出得不充分。深冷處理利用了“低溫收縮—升溫膨脹”的過程，在微觀上產(chǎn)生大量位錯(cuò)和空位移動(dòng)的驅(qū)動(dòng)力，相當(dāng)于為后續(xù)時(shí)效提供了更多的形核位置。這樣一來，時(shí)效階段就能析出更細(xì)密、均勻的第二相，減少粗大不平衡相的產(chǎn)生。表現(xiàn)到宏觀上，就是材料在長(zhǎng)期使用和存放過程中，尺寸幾乎不再漂移。這也是為什么一些高精度模具、量具、陀螺儀支架，必須經(jīng)過深冷處理的原因——它們要求的微米甚至亞微米級(jí)穩(wěn)定性，不能靠碰運(yùn)氣。

　　第三，改善耐磨性和綜合力學(xué)性能。

　　一些牌號(hào)的變形鋁合金，比如2系、7系，在深冷處理后，硬度會(huì)有一定提升。這主要與更充分的析出強(qiáng)化和晶粒細(xì)化作用有關(guān)。更均勻細(xì)小的析出相，在摩擦工況下能夠分散接觸應(yīng)力，延緩磨損和剝落，延長(zhǎng)零件使用壽命。同時(shí)，微觀組織的改善還能小幅提高導(dǎo)熱、導(dǎo)電性能的均勻一致性，這對(duì)電子封裝和散熱部件同樣有實(shí)際價(jià)值。

　　什么樣的鋁合金適合做深冷處理

　　從實(shí)際應(yīng)用看，以下幾類鋁合金更值得考慮深冷處理：

　　高強(qiáng)變形鋁合金，如2024、2A12、7075、7050等。這些材料對(duì)殘余應(yīng)力敏感，加工后容易變形，常應(yīng)用于航空、航天和軍工領(lǐng)域。

　　鑄造鋁合金，尤其是有氣密性要求的箱體、殼體類鑄件，通過深冷可穩(wěn)定尺寸，減少微滲漏風(fēng)險(xiǎn)。

　　精密模具用鋁材，比如注塑模、檢具、工裝基板，要求長(zhǎng)期不形變，深冷很有必要。

　　經(jīng)歷過大切削量或焊接的鋁結(jié)構(gòu)件，應(yīng)力集中處容易成為裂紋源，深冷能降低應(yīng)力峰值。

　　這里有一個(gè)常見的理解誤區(qū)：深冷處理不是所有鋁合金都必須做的，它對(duì)殘余應(yīng)力大、組織敏感度高的材料效果顯著。對(duì)于應(yīng)力本就較小的退火態(tài)純鋁、防銹鋁，做深冷的性價(jià)比其實(shí)不高。選擇之前，建議先做應(yīng)力檢測(cè)或咨詢熱處理工程師。

　　深冷處理怎么操作才有效

　　工藝對(duì)了是“良藥”，工藝不對(duì)就是“折騰”。鋁合金深冷處理不是簡(jiǎn)單地把零件往液氮里一泡，它有幾個(gè)關(guān)鍵控制點(diǎn)：

　　降溫速度不能過快。 一般控制在每分鐘1～5℃，直接投入液氮急冷，熱應(yīng)力過大，零件可能開裂，尤其壁厚差大的工件。

　　保溫時(shí)間要足夠。 根據(jù)工件有效厚度來定，通常需要4～8小時(shí)甚至更長(zhǎng)，讓內(nèi)外溫度均勻，組織轉(zhuǎn)變充分。保溫不足，效果會(huì)大打折扣。

　　回溫階段要平緩。 從深冷箱出來，應(yīng)放在室溫或烘箱中緩慢回溫，嚴(yán)禁用火烤或熱水急熱?；販睾螅鄶?shù)鋁合金還需要配合一次低溫時(shí)效，以穩(wěn)定析出相。深冷+時(shí)效這一組合，往往比單獨(dú)做任何一步都來得實(shí)在。

　　工件必須干燥清潔。 進(jìn)爐前不能帶水、油污和切屑，不然低溫下結(jié)冰膨脹，可能造成局部損傷。盲孔、縫隙處更要清理干凈。

　　實(shí)際應(yīng)用中能看到什么效果

　　一家精密光學(xué)設(shè)備企業(yè)，用7075鋁合金加工鏡架，粗加工后尺寸合格，精加工后總有0.02毫米左右的翹曲。后來在粗加工后增加深冷工序，再精加工，成品變形量穩(wěn)定在5微米以內(nèi)。另一家汽車零部件廠，焊接鋁制框架焊后常有微裂紋隱患，采用焊后深冷結(jié)合時(shí)效，裂紋率從百分之三降到了千分之五以下。這些數(shù)據(jù)在熱處理車間算不上秘密，但確實(shí)能說明深冷處理的價(jià)值。

　　在行業(yè)標(biāo)準(zhǔn)方面，國(guó)內(nèi)已有《深冷處理設(shè)備》和《深冷處理工藝規(guī)范》等相關(guān)推薦標(biāo)準(zhǔn)，企業(yè)在做工藝驗(yàn)證時(shí)可以參考。處理過程中要注意液氮操作安全，防止凍傷和窒息風(fēng)險(xiǎn)，車間需通風(fēng)，操作人員應(yīng)佩戴防凍手套和面罩。

　　總的來說，鋁合金深冷處理解決的是一個(gè)“看似小問題，實(shí)則是大麻煩”的材料穩(wěn)定性問題。它不是萬能的，但在需要高精度、高可靠性的場(chǎng)景里，把這道工序做扎實(shí)了，零件在后續(xù)的存放、運(yùn)輸和使用中，往往就省去了反復(fù)修整甚至報(bào)廢的煩惱。對(duì)于追求產(chǎn)品一致性和使用壽命的制造企業(yè)來說，理解并合理運(yùn)用深冷技術(shù)，是提升鋁合金零部件品質(zhì)的一種務(wù)實(shí)選擇。
