在鋁合金精密零部件的制造過程中，殘余應(yīng)力帶來的尺寸不穩(wěn)定、微變形甚至疲勞壽命下降，一直是讓人頭疼的問題。除了常規(guī)的熱時效去應(yīng)力，近年來深冷處理技術(shù)憑借其獨(dú)特的應(yīng)力松弛機(jī)制，逐漸在精密制造領(lǐng)域得到了更多應(yīng)用。而深冷去應(yīng)力爐，就是實(shí)現(xiàn)這一工藝的關(guān)鍵設(shè)備。本文不講虛的，直接從設(shè)備特點(diǎn)、工藝參數(shù)到實(shí)際應(yīng)用，把鋁合金深冷去應(yīng)力的邏輯梳理一遍。
一、深冷去應(yīng)力，并不是簡單的“凍一下”
很多人對深冷處理的認(rèn)識，還停留在“把零件扔到液氮里泡一下”的階段。實(shí)際上，有效的深冷去應(yīng)力遠(yuǎn)不止于此。它的核心機(jī)理，是利用超低溫環(huán)境下材料內(nèi)部晶格收縮和微區(qū)塑性變形，促使殘余應(yīng)力重新分布并部分松弛，同時在緩慢回溫過程中實(shí)現(xiàn)組織微調(diào)。
對于鋁合金來說，深冷處理的優(yōu)勢在于：不依靠高溫，也就避免了過時效風(fēng)險和熱變形。它通常與時效工藝配合，形成“深冷+低溫回火”的復(fù)合去應(yīng)力方案，特別適合那些強(qiáng)度狀態(tài)已定、不允許任何熱輸入波動的精密零件。
二、深冷去應(yīng)力爐，和普通低溫設(shè)備差別在哪？
真正的深冷去應(yīng)力爐，是從工藝需求反推設(shè)計的，它不是簡單的冷柜。以下幾個特征，決定了處理效果的好壞：
精確的溫控與多段曲線能力
降溫速率需要可控，一般要求能實(shí)現(xiàn)0.5℃~5℃/min的持續(xù)線性降溫，防止因冷沖擊引入新的熱應(yīng)力。爐內(nèi)溫度均勻性需控制在±3℃以內(nèi)，否則大尺寸工件不同部位應(yīng)力狀態(tài)差異明顯。優(yōu)秀的深冷爐可以預(yù)設(shè)多條工藝曲線，將降溫、保溫、升溫、低溫回火串聯(lián)執(zhí)行，全程無需人工干預(yù)。介質(zhì)傳導(dǎo)方式
常見的有液氮浸泡式和氣冷循環(huán)式兩種。浸泡式降溫快但容易產(chǎn)生冷速不均，且液氮消耗大；氣冷循環(huán)式通過霧化液氮或制冷機(jī)驅(qū)動低溫氮?dú)庋h(huán)，溫度均勻性更好，更適合形狀復(fù)雜的鋁合金零件。目前工業(yè)上鋁合金去應(yīng)力多采用氣冷循環(huán)式深冷爐，箱內(nèi)配有強(qiáng)對流風(fēng)扇和導(dǎo)流板，確保各個角落溫度一致。脫水和防氧化設(shè)計
鋁合金表面在深冷和回溫過程中如果接觸到爐內(nèi)凝露水分，很容易產(chǎn)生點(diǎn)蝕或白斑。深冷爐通常會配備干燥除濕系統(tǒng)，并保證爐膛在回溫階段通入干燥氮?dú)饣蚩諝猓苊猱a(chǎn)品出水印。也有的爐子在處理前對工件進(jìn)行低壓烘干，再做深冷，效果更穩(wěn)妥。安全與能效
液氮屬于危險性較高的低溫介質(zhì)，深冷爐需要配備液氮泄漏檢測、氧濃度監(jiān)控、壓力保護(hù)等多重安全措施。如果選型不當(dāng)，車間內(nèi)液氮濺出或氮?dú)飧患际侵卮箅[患。因此選擇成熟的深冷爐廠商，看資質(zhì)和現(xiàn)場案例往往比參數(shù)表更關(guān)鍵。
三、鋁合金深冷去應(yīng)力的工藝窗口
鋁合金的深冷溫度通常設(shè)定在-150℃至-196℃之間。工業(yè)上大多選擇-160℃至-185℃這一區(qū)間，液氮剛好能經(jīng)濟(jì)地提供這個溫區(qū)。下面按常見材質(zhì)給出經(jīng)驗(yàn)參數(shù)：

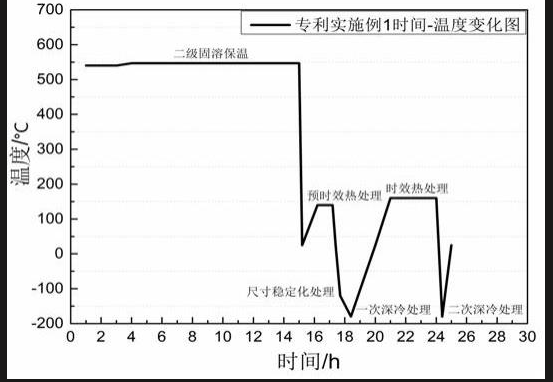

7系鋁合金（如7075、7050）：對熱敏感，深冷優(yōu)勢最明顯。典型工藝為：從室溫以1-3℃/min降溫至-160～-185℃，保溫2-4小時，然后緩慢回升至室溫，再進(jìn)行100-120℃、1-2小時的低溫穩(wěn)定化處理。經(jīng)過這一流程，殘余應(yīng)力可消除30%-50%，尺寸穩(wěn)定性顯著改善，而強(qiáng)度幾乎無變化。
6系鋁合金（如6061、6082）：深冷同樣有效。參數(shù)可設(shè)定在-150℃保溫2-3小時，回溫后進(jìn)行160℃、2小時的補(bǔ)充時效。實(shí)踐中，某些精密光學(xué)座板在粗加工后做深冷處理，精加工后變形量能減少一半以上，比起單純熱時效對螺紋孔周圍應(yīng)力消除更均勻。
2系鋁合金（如2024、2A12）：深冷溫度選取-160℃左右，保溫時間需延長到4-6小時，這與此類合金較高的銅含量導(dǎo)致的晶格畸變有關(guān)。處理后通常搭配180℃短時后時效，綜合成本可控。
鑄鋁件（如A356、ZL101）：對鑄造余應(yīng)力的松弛，深冷加回火同樣適用。鑄件組織疏松，深冷前必須清理烘干，否則殘留切削液或內(nèi)部含水會在深冷時結(jié)冰導(dǎo)致裂紋擴(kuò)展。常規(guī)做法是：-160℃保溫3小時，緩慢回溫到室溫，再200℃回火3小時。
四、深冷工藝實(shí)施中的幾個注意點(diǎn)
禁止直接浸入：絕對不要將常溫鋁合金件直接丟進(jìn)-196℃的液氮里，巨大的冷速會造成局部塑性變形甚至開裂。不論工件大小，都要走可控降溫程序。
回溫速度必須慢：深冷保溫結(jié)束后，自然回溫或程序控制在1-2℃/min，避免內(nèi)外溫差引發(fā)的反向應(yīng)力。有些廠急于求成，打開爐門用風(fēng)扇吹，這樣做基本等同于熱沖擊，會把好不容易松弛的應(yīng)力又“凍結(jié)”回來一部分。
處理前的應(yīng)力狀態(tài)診斷：不是所有殘余應(yīng)力都能用深冷消除。深冷對宏觀熱應(yīng)力和部分冷加工應(yīng)力有效，對由嚴(yán)重組織偏析導(dǎo)致的應(yīng)力，需要從源頭鑄造或鍛造工藝解決。因此先做一下應(yīng)力檢測或變形規(guī)律摸底，再定工藝，不至于白費(fèi)工夫。
復(fù)合工藝路線：實(shí)際生產(chǎn)中，效果比較可靠的是“熱時效+深冷+低溫回火”或者“深冷+振動時效”的雙重處理，特別是對于有極高尺寸穩(wěn)定要求的航空航天件和精密量具。單獨(dú)依賴深冷一項，有時并不能達(dá)到圖紙要求。
五、深冷去應(yīng)力工藝能帶來哪些實(shí)際收益？
結(jié)合一些公開的工程數(shù)據(jù)和產(chǎn)線經(jīng)驗(yàn)，合理運(yùn)用深冷去應(yīng)力爐，可以在以下幾方面得到明顯改善：
尺寸穩(wěn)定性提升：切削后放置數(shù)周仍能保持平面度、圓度在規(guī)定范圍內(nèi)，返修率大幅降低。
減少人工時效的溫室效應(yīng)和變形：省去了長時間高溫保溫，尤其適合已磨削至接近最終尺寸的零件。
表面完整性保持：沒有高溫氧化和變形，深冷處理后的零件直接清洗即可轉(zhuǎn)入下道工序。
加工效率改善：消除了大部分應(yīng)力后，刀具受力更均勻，磨損減小，這在難加工的7系鋁上表現(xiàn)較突出。
當(dāng)然，也要客觀看待深冷設(shè)備的投入成本和處理周期。對于產(chǎn)值較低的通用件，可能并不劃算；但對于精密零部件、成本和收益的平衡點(diǎn)需要企業(yè)結(jié)合自身訂單情況衡量。
鋁合金深冷去應(yīng)力爐，是實(shí)現(xiàn)精密零件尺寸穩(wěn)定的有效裝備之一。它的價值不是制造一個極端低溫環(huán)境，而是提供一套“可控降溫—深冷保溫—緩速回溫—補(bǔ)充回火”的完整工藝環(huán)境。用好它，需要工藝人員吃透鋁合金牌號特性，摸清應(yīng)力來源，再制定匹配的曲線，絕非簡單的“凍一下”。溫度、時間、速率，任何一個參數(shù)失當(dāng)，都可能讓結(jié)果大打折扣甚至產(chǎn)生負(fù)面作用。建議在正式投產(chǎn)前，用小批量測試找到適合本廠產(chǎn)品的深冷工藝窗口，這樣才能真正把設(shè)備的潛力發(fā)揮出來，少走彎路。液氮深冷箱
