在金屬加工領(lǐng)域，深冷處理常被看作淬火工藝的延伸。它的核心邏輯并不復(fù)雜：將淬火后的工件繼續(xù)冷卻到零下溫度并進(jìn)行保溫，促使內(nèi)部殘余奧氏體盡可能地轉(zhuǎn)變?yōu)楦€(wěn)定的馬氏體，隨后通過回火來調(diào)整組織。經(jīng)過這道工序的工模具或精密零件，通常能表現(xiàn)出更好的尺寸穩(wěn)定性、耐磨性，并在一定程度上延長使用壽命。不過，深冷處理的效果極度依賴操作的規(guī)范性，溫度、時(shí)間和升降溫速率中的任何一個(gè)環(huán)節(jié)出問題，都可能讓預(yù)期效果打折扣，甚至導(dǎo)致工件開裂。下面梳理一套相對通用的詳細(xì)步驟，供實(shí)際作業(yè)時(shí)參考。

第一步：篩選材料與預(yù)處理

并不是所有鋼材都適合做深冷處理。這道工藝主要對淬火后含有較多殘余奧氏體的高碳高合金鋼有效，比如常見的Cr12MoV、Cr12、W6Mo5Cr4V2高速鋼，以及部分滲碳鋼和軸承鋼。如果是低碳鋼、奧氏體不銹鋼或者鐵素體類材料，做深冷處理基本沒有意義，因?yàn)閴焊鶝]有那么多殘余奧氏體可供轉(zhuǎn)變。

確定材料適合之后，在工件淬火結(jié)束后、進(jìn)入深冷箱之前，必須徹底清洗。表面殘留的油污、淬火鹽渣或者氧化皮，在-100℃以下的低溫環(huán)境中會凍結(jié)硬化，不光阻礙冷量傳導(dǎo)，造成工件內(nèi)部溫度分布不均勻，還可能引發(fā)局部應(yīng)力集中。所以，對待處理件要進(jìn)行除油、清洗并充分干燥，盡量保持表面潔凈。同時(shí)檢查一下工件有沒有肉眼可見的裂紋或尖銳邊角，這些位置應(yīng)力集中明顯，必要時(shí)可做輕微倒鈍或包裹防護(hù)。

第二步：控制降溫速度，平穩(wěn)進(jìn)入低溫區(qū)

工件不能從室溫或者淬火后的余溫中直接丟進(jìn)深冷設(shè)備，過大的熱沖擊會讓薄壁、刃口或者截面突變的部位直接崩裂。相對穩(wěn)妥的做法是遵循“緩冷”原則?，F(xiàn)階段多數(shù)專業(yè)工廠采用可編程控制的液氮深冷箱，在程序里預(yù)先設(shè)定好降溫斜率，比較常用的速率是每分鐘下降1℃到2℃，讓工件內(nèi)外溫度盡量均衡地往下走。

如果缺乏自動(dòng)控溫設(shè)備，采用干冰加酒精溶液這類手動(dòng)方式，則要分批次將工件逐漸浸入，或者讓工件在低溫氣體上方預(yù)冷一段時(shí)間，切忌短時(shí)間猛降溫度。降溫過程中可以關(guān)注箱內(nèi)溫度顯示，一旦發(fā)現(xiàn)液氮流量不穩(wěn)定導(dǎo)致降溫波動(dòng)劇烈，要及時(shí)調(diào)整。到達(dá)目標(biāo)溫度前的幾十度范圍內(nèi)，尤其需要平穩(wěn)過渡，防止最后一刻因?yàn)槔渌偈Э禺a(chǎn)生附加內(nèi)應(yīng)力。

第三步：選擇保溫溫度與時(shí)間

保溫溫度一般有兩個(gè)梯隊(duì)。第一梯隊(duì)是-80℃左右，通常用干冰混合酒精或者工業(yè)冷處理設(shè)備實(shí)現(xiàn)，主要適用于一些合金含量不算太高、對殘余奧氏體轉(zhuǎn)變推動(dòng)力要求沒那么大的鋼種。第二梯隊(duì)是-150℃至-196℃的深冷區(qū)間，利用液氮制冷，適用于高合金冷作模具鋼、高速鋼等殘余奧氏體穩(wěn)定、需要更大驅(qū)動(dòng)力才能使其繼續(xù)轉(zhuǎn)變的材料。多數(shù)情況下，為了讓轉(zhuǎn)變進(jìn)行得足夠充分，深冷處理會去到這個(gè)區(qū)間，比如設(shè)置在-150℃到-180℃之間。不是說溫度越低就越“深”，而是不同材料有不同的最適溫度區(qū)間，一昧追求-196℃有時(shí)反而增加了不必要的成本和風(fēng)險(xiǎn)。

至于保溫時(shí)間，通常按工具有效截面厚度來估算。一個(gè)比較常見的經(jīng)驗(yàn)是：每25mm有效厚度保溫1到2小時(shí)，但最終時(shí)間還需要結(jié)合材料特性、殘余奧氏體含量以及裝爐量來靈活調(diào)整。小型精密量具或許1到2小時(shí)就足夠了，大型軋輥或者厚重的模具可能要維持4到6小時(shí)，甚至更長。保溫期間切忌反復(fù)打開深冷箱觀察窗或中斷液氮供應(yīng)，不然溫度上下跳動(dòng)會影響組織轉(zhuǎn)變的均勻性。

第四步：回溫要穩(wěn)，不可操之過急

保溫結(jié)束后，工件處在一個(gè)整體收縮、內(nèi)部組織轉(zhuǎn)變尚未完全收尾、應(yīng)力狀態(tài)比較復(fù)雜的狀態(tài)。正確的做法是讓它隨爐緩慢回溫，或者進(jìn)入另一個(gè)可控回溫的程序階段?；販厮俣韧瑯咏ㄗh設(shè)置在每分鐘1℃到2℃左右。有的操作者習(xí)慣將工件取出放在靜止的無塵空氣中自然回升，這在工件形狀簡單、壁厚均勻且室溫較高的情況下可以接受，但對于形狀復(fù)雜、截面變化多的精密零件而言，自然回溫容易出現(xiàn)內(nèi)外溫度差過大而導(dǎo)致微裂紋。

當(dāng)工件溫度回升到室溫以后，建議用干燥的軟布擦去表面冷凝的水汽，然后立刻轉(zhuǎn)入下一道工序。不要長時(shí)間放置在潮濕空氣中，因?yàn)閯倧纳罾錉顟B(tài)回到常溫的工件表面容易吸附水分，造成銹蝕。

第五步：及時(shí)跟進(jìn)回火

深冷處理后進(jìn)行回火，這一步容易被忽視，但十分關(guān)鍵。深冷讓殘余奧氏體繼續(xù)轉(zhuǎn)變成新鮮的馬氏體，這部分新馬氏體處于脆硬狀態(tài)，內(nèi)部組織應(yīng)力也不容小覷。如果沒有及時(shí)回火，放置幾個(gè)小時(shí)就可能出現(xiàn)時(shí)效開裂。比較可靠的做法是：工件從深冷箱取出回到室溫后，在1到2小時(shí)內(nèi)進(jìn)行回火操作。

對于高合金模具鋼，回火溫度一般在150℃到200℃之間保溫足夠時(shí)間，并且常常不止做一次回火，而是根據(jù)材料要求實(shí)施兩次甚至多次回火，讓組織和應(yīng)力不斷趨于穩(wěn)定?；鼗疬^程中，也可能有少量殘留的殘余奧氏體進(jìn)一步發(fā)生轉(zhuǎn)變，并消除一部分深冷帶來的脆性。多次回火后，零件的硬度、韌性以及尺寸穩(wěn)定性往往會趨于一個(gè)相對平衡的狀態(tài)。

第六步：檢測與驗(yàn)證

工藝走完后，不能僅憑感覺判斷效果。需要用硬度計(jì)檢測處理后的工件表面硬度，與工藝要求的區(qū)間做比對。有條件的可以抽取同爐試樣做金相分析，觀察殘余奧氏體量是否降到了目標(biāo)范圍，馬氏體基體是否細(xì)化和分布均勻。尺寸測量也很重要，在深冷前后分別記錄關(guān)鍵尺寸，對比變化量。經(jīng)過深冷加回火的精密零件，長期存放或使用過程中的尺寸蠕動(dòng)通常會被抑制，這也是量具、精密齒輪類零件青睞這道工序的主要原因。

一些操作中的注意點(diǎn)

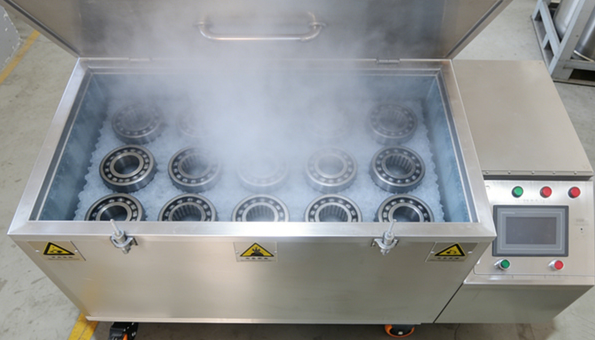

深冷處理不是“放進(jìn)冷箱就可以了”的簡單工序。設(shè)備內(nèi)氣體的流場與溫度場均勻性對批量處理零件的品質(zhì)一致性影響很大，裝爐時(shí)工件之間要留出合理的間隙，讓低溫氣體能夠充分流通。對于細(xì)長、薄壁或者刃口鋒利的工件，必要時(shí)可以吊裝或者使用專用治具，避免相互擠壓或者單點(diǎn)受力。操作液氮和低溫箱時(shí)，手套、面罩這些防護(hù)裝備不能省略，防止凍傷。另外，并非所有尺寸不穩(wěn)定或硬度不足的問題都能靠深冷處理來解決，如果材料本身選擇不當(dāng)或前期熱處理（比如淬火溫度偏差過大）就沒做對，深冷處理能挽回的程度相當(dāng)有限。只有把每一個(gè)環(huán)節(jié)都嚴(yán)謹(jǐn)走完，深冷處理的優(yōu)勢才有機(jī)會穩(wěn)步釋放出來。液氮深冷箱
