在大型設備組裝、模具緊固和重型法蘭連接中，經常需要通過液氮冷裝的方式安裝高強度螺栓。利用液氮的深冷特性使螺栓外徑縮小，實現過盈配合的無損裝配，這已成為一種高效且可靠的工藝手段。而現場操作時，“螺栓需要浸多久”往往是決定成敗的關鍵細節。浸泡時間不足，收縮量達不到要求，裝配時就容易卡死甚至拉傷配合面；但盲目超時浸泡雖然一般不會損壞零件，卻會降低工效并推高液氮消耗。本文將圍繞影響浸泡時間的各項要素，給出可參考的經驗數據與操作方法。

理解收縮量和傳熱的對應關系

金屬材料熱脹冷縮的規律，是確定浸泡時間的基礎。常見碳鋼和合金鋼螺栓從室溫附近（約20℃）冷卻到液氮溫度（-196℃），直徑收縮率大致在每毫米0.001毫米左右。以一根直徑30毫米的螺栓來看，完全冷透后直徑能減小0.03毫米以上。假如裝配過盈量在0.02至0.05毫米區間，這個收縮量完全夠用。但是，螺栓內部達到接近液氮的穩定溫度需要時間，因?yàn)榈蜏赜赏獗砻嫦蛐牟總鲗?dǎo)需要克服材料本身的熱阻和熱容量，這正是浸泡時間需要控制的根本原因。

決定浸泡時間長短的因素

1. 螺栓的直徑與長度
   直徑是最直觀的變量。越粗的螺栓，中心冷透所需時間越長。以直徑作為主要參照時，長度的影響相對平緩，但當長度明顯超出常見規格時，同樣會延長一些時間。實踐中可以把螺栓看作圓柱體，徑向傳熱是限制環節，因此可以用直徑尺寸來初步預估。

2. 材料的導熱能力
   碳鋼和一般合金結構鋼導熱較好，冷卻迅速。但如果螺栓是不銹鋼材質，尤其是奧氏體不銹鋼，其常溫導熱系數大約只有碳鋼的三分之一，浸泡時間會明顯拉長。同等直徑下，不銹鋼螺栓可能需要碳鋼1.5倍甚至更長的時間才能冷透。

3. 液氮介質的對流狀況
   將常溫螺栓浸入靜止液氮后，液氮會劇烈沸騰。這時換熱強烈，溫降快。當螺栓表面溫度逼近液氮溫度，沸騰減弱，換熱效率急劇下降。若采用流動液氮或者對液氮進行攪拌，能持續強化換熱，縮短浸泡用時。一些場合使用的液氮深冷箱帶有循環風機（風機在低溫下工作），保持氮?dú)饬鲃?dòng)，也可以看作類似的強化措施。

4. 初始溫度和過盈量要求
   螺栓起始溫度高，自然需要更久。過盈量本身也影響對溫度的要求：如果過盈量較小，并不需要冷透到-196℃，只要螺栓收縮量超過最大過盈量并留出裝配間隙即可。這一點在現場尤其值得利用，可以減少等待。







5.


液氮浸泡時間參考范圍

在靜止液氮池中，從室溫直接投入碳鋼或合金鋼螺栓，組裝過盈量在一般范圍時，可參考下表的浸泡時間。針對不銹鋼等導熱較差的材料，建議在表中時間上再增加百分之四十到百分之百，并通過實測確認。

需要強調的是，上表所列時間為常規環境下的參考值。實際工況中螺栓初始溫度差異、液氮液位深度、容器保溫條件等都會產生影響。有條件的情況下，用測溫手段確認才是最穩妥的。

現場判別溫度的簡易方法

觀察液氮沸騰情況是判斷表面溫度的最直接辦法。螺栓剛浸入時，液面翻滾并產生大量霧氣。當沸騰逐漸轉為輕微的絲狀霧氣，甚至只有細密的小氣泡逸出，可以認為螺栓表面溫度已經達到深冷區間。不過，此時心部可能還有余溫。穩妥操作是沸騰現象基本停止后，繼續浸泡之前用時的一半左右。若螺栓頂部有內六角孔或加工的中心孔，可將低溫?zé)犭娕疾迦肟變?nèi)進行點檢，直到讀數在-150℃及以下且不再明顯下降，即可確認冷透。對于批量生產，可隨機抽取同批次螺栓鉆孔，按同樣方法校驗，以此確定標準浸泡工藝時間。

操作中的安全和效率要點

裝配時，螺栓從液氮中取出到裝入孔位的間隔通常不宜超過一兩分鐘，否則大氣環境和工裝傳熱會使直徑迅速回彈。多人分工配合，一人持工具取出，一人完成定位，能有效縮短暴露時間。若裝配中途卡住，不可強力敲打，建議將部件重回液氮補充冷卻，或重新組合后再次裝入。

盛裝液氮的容器應當敞口，嚴禁使用全密封容器長時間浸泡，以防壓力升高。操作人員務必佩戴防凍手套、面罩，使用長柄夾具夾取。液氮不可倒入密閉下水道，應讓其在通風良好處自然揮發。

另外，關于低溫對材料的影響：大多數調質螺栓、高強度螺栓在液氮溫度下仍有滿意的韌性，但一些低合金鋼或經過特定熱處理的螺栓可能出現脆化傾向。重要應用建議查閱材料低溫沖擊數據，必要時進行模擬裝入試驗，確保安全。

制定合理的浸泡工藝

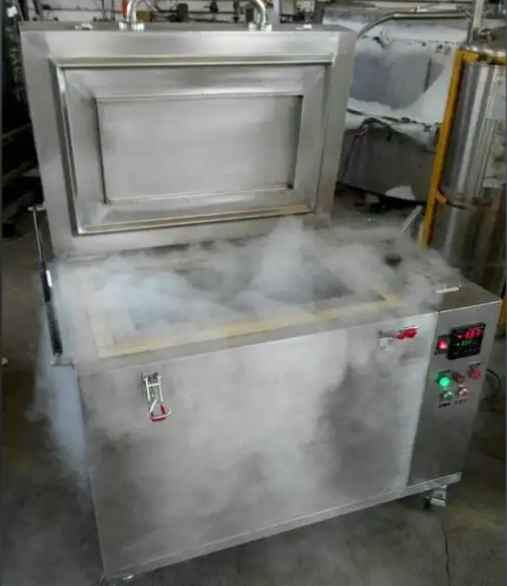

綜合以上，液氮冷裝配螺栓的浸泡時間沒有刻板的固定值，但可以用“直徑導向加狀態觀察”的思路確定。對于直徑30毫米左右的碳鋼螺栓，常規浸泡二十到三十分鐘已經可以應付多數裝配。較大直徑或特殊材料則借助測溫手段逐步優化。有條件的企業可將浸冷過程程序化，譬如采用帶溫度控制的液氮深冷箱，即使批量處理也能夠保證浸泡的均勻一致和過程可追溯，同時降低液氮消耗。
