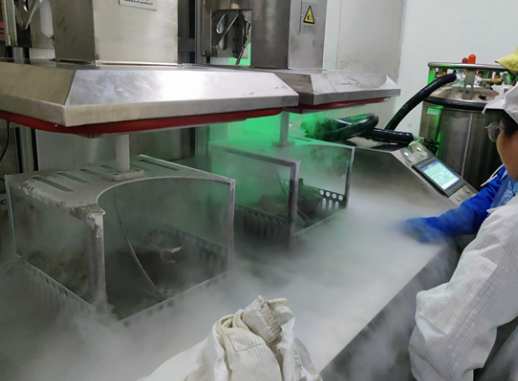

模具鋼的耐磨性能是決定模具使用壽命的關(guān)鍵因素之一。液氮深冷處理作為一種改善金屬材料微觀組織的工藝方法，在模具制造行業(yè)中得到應(yīng)用。其基本原理是將模具鋼冷卻至零下120攝氏度至零下190攝氏度，促使殘留奧氏體向馬氏體轉(zhuǎn)變，并析出超細(xì)碳化物，從而提升材料表面硬度和耐磨性。然而，處理效果與工藝設(shè)置密切相關(guān)。本文介紹液氮深冷處理對(duì)常用模具鋼(Cr12MoV、SKD11、H13等)耐磨性的具體影響，并給出工藝設(shè)置的參考方法。

　　深冷處理對(duì)模具鋼耐磨性的影響機(jī)制：經(jīng)過淬火和回火處理的模具鋼中，通常殘留有體積分?jǐn)?shù)為5%至20%的奧氏體。殘留奧氏體硬度較低(約200至300HV)，在模具服役過程中受應(yīng)力作用可能轉(zhuǎn)變?yōu)轳R氏體，引起體積膨脹和尺寸變化。液氮深冷處理將溫度降至馬氏體轉(zhuǎn)變終止點(diǎn)以下，使大部分殘留奧氏體轉(zhuǎn)變?yōu)轳R氏體，提高整體硬度(通?？商岣?至3HRC)。同時(shí)，深冷過程中會(huì)從馬氏體基體中析出彌散分布的納米級(jí)碳化物顆粒(如VC、Cr7C3等)，這些碳化物硬度高、與基體結(jié)合牢固，在摩擦過程中起到抗磨作用。實(shí)驗(yàn)數(shù)據(jù)顯示，經(jīng)零下150攝氏度深冷處理后的Cr12MoV鋼，在相同磨損試驗(yàn)條件下，磨損量可比未經(jīng)深冷處理的試樣減少25%至40%。

　　不同模具鋼深冷處理后的耐磨性提升幅度：冷作模具鋼Cr12MoV經(jīng)零下150攝氏度、保溫4小時(shí)處理后，表面硬度由約60HRC提升至62至63HRC，磨損試驗(yàn)(銷盤式)磨損體積減少約35%。對(duì)于高碳高鉻型鋼SKD11，深冷處理(零下160攝氏度，2小時(shí))后磨損量減少約25%至30%，同時(shí)抗粘著磨損能力增強(qiáng)。熱作模具鋼H13經(jīng)深冷處理后，高溫耐磨性有所改善，但提升幅度較冷作模具鋼小，通常磨損量減少15%至20%。需要說明的是，不同批次鋼材、不同熱處理歷史會(huì)影響深冷處理效果，用戶應(yīng)以實(shí)際測(cè)試為準(zhǔn)。

　　工藝參數(shù)對(duì)耐磨性的影響排序：影響深冷處理耐磨效果的工藝參數(shù)包括降溫速率、深冷溫度、保溫時(shí)間和升溫速率。根據(jù)多項(xiàng)對(duì)比研究，各參數(shù)影響力由大到小依次為：深冷溫度 > 保溫時(shí)間 > 降溫速率 > 升溫速率。其中深冷溫度是最關(guān)鍵的變量。對(duì)于Cr12MoV，零下120攝氏度處理即可使大部分殘留奧氏體轉(zhuǎn)變，但若要將碳化物析出量最大化，建議降至零下160攝氏度以下。保溫時(shí)間方面，當(dāng)截面厚度小于50毫米時(shí)，保溫1.5至2小時(shí)已足夠;厚度每增加20毫米，可適當(dāng)延長(zhǎng)30分鐘。降溫速率控制在每分鐘1至3攝氏度較為穩(wěn)妥，過快的速率可能引入應(yīng)力反而削弱耐磨性提升效果。

　　工藝設(shè)置的分步建議：第一步，對(duì)模具鋼進(jìn)行化學(xué)成分和原始硬度檢測(cè)，確認(rèn)材料牌號(hào)及熱處理狀態(tài)(淬火+回火)。第二步，制作同批次材料的試樣(尺寸建議20毫米×20毫米×10毫米)，分別設(shè)置不同的深冷溫度：零下120攝氏度、零下150攝氏度、零下180攝氏度。第三步，設(shè)定相同的保溫時(shí)間(2小時(shí))和降溫速率(每分鐘2攝氏度)，處理后進(jìn)行硬度測(cè)試和磨損試驗(yàn)。第四步，根據(jù)測(cè)試結(jié)果，選擇硬度提升且磨損量最小的溫度作為目標(biāo)溫度。第五步，在該溫度下，開展不同保溫時(shí)間(1小時(shí)、2小時(shí)、4小時(shí))的對(duì)比試驗(yàn)，確定經(jīng)濟(jì)效益較好的保溫時(shí)間。第六步，將優(yōu)化后的工藝用于實(shí)際模具處理，并對(duì)比處理前后模具的使用壽命。記錄數(shù)據(jù)，形成企業(yè)內(nèi)部工藝規(guī)范。

　　注意事項(xiàng)：深冷處理不能替代淬火和回火，只能作為補(bǔ)充工序。模具鋼應(yīng)在淬火后、回火前或最后一次回火后進(jìn)行深冷處理，具體時(shí)機(jī)視材料特性而定。Cr12MoV適合在淬火后立即深冷，然后低溫回火;H13則常在回火后進(jìn)行深冷以消除殘余應(yīng)力。處理前應(yīng)清除模具表面油污和水分，防止局部結(jié)冰影響效果。處理后的模具應(yīng)緩慢回溫至室溫(可在空氣中自然回溫或置于流動(dòng)水中)，避免急速升溫引起開裂。耐磨性提升的效果通常在使用初期的1000至2000次沖壓或切削中表現(xiàn)明顯，隨著模具磨損進(jìn)入穩(wěn)定期，差異會(huì)有所縮小，但整體使用壽命仍可延長(zhǎng)30%以上。
