對于形狀簡單、批量大、對降溫速率要求不嚴苛的金屬工件(如小型標準件、量刃具、模具零件)，液氮槽(或稱液氮浸泡式深冷箱)是一種成本低廉、操作簡便的處理方案。液氮槽的典型結構(雙層絕熱槽體、網狀吊籃、排氣蓋板)、冷卻特性(直接接觸冷卻，溫降極快)，并對比了其與可控深冷箱的優缺點。重點闡述了在使用液氮槽時的安全規范、工藝要點(預冷、浸入時間、回溫)以及適用材料范圍，為企業選擇合適的深冷處理設備提供參考。
一、什么是液氮槽?

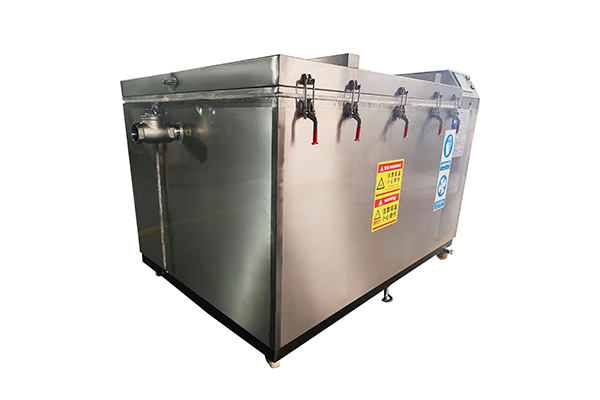

液氮槽是最原始也最直接的一種深冷處理設備。它本質上是一個開口的、具有高效絕熱層的容器，內部直接盛裝常壓液氮(-196℃)。操作人員將待處理的工件放入耐低溫的吊籃中，直接浸入液氮內進行保溫，達到預定時間后取出，在空氣中或油中回溫。因其結構簡單，無復雜的循環風機和溫控系統，投資成本僅為同容積可控深冷箱的20-30%。
二、設備結構與核心組件
槽體： 雙層結構。外膽為普通碳鋼，內膽為304不銹鋼(厚度≥3mm)。夾層填充150-200mm的膨脹珍珠巖或聚氨酯泡沫。槽口設有環形排氣通道，用于收集并安全排放大量汽化的氮?dú)狻?/p>
吊籃與工件架： 采用不銹鋼網或帶孔板制成。設計需保證工件與液氮充分接觸，同時避免工件直接撞擊槽底。吊籃配有長柄，與槽口密封蓋聯動，以減少液氮揮發。
液氮供給系統： 由真空絕熱管道、低溫電磁閥和手動閥組成，連接標準液氮儲罐。液位可采用簡單的浮球開關或差壓變送器進行高低位控制。
安全附件： 必須配備氧濃度在線監測儀(報警值設定為19.5%)、強制通風系統(排風機)以及防燙(冷)手套、面罩等個人防護裝備。
三、工藝特點與適用范圍
優點：
成本低： 設備造價低廉，運行液氮消耗量(靜態蒸發率)雖高于可控箱，但無風機功耗。
冷卻極快： 工件與-196℃液氮直接接觸，表面溫降速率可達50℃/min以上，適合處理要求生成極細馬氏體的材料(如高速鋼、奧氏體不銹鋼固溶后)。
操作簡單： 只需控制浸入時間和液氮液位，無需復雜程序設置。
缺點：
溫度不均勻： 槽內液氮與工件劇烈沸騰換熱，導致不同位置及工件內外溫差大，容易產生熱應力，不適合精密或大尺寸工件。
液氮消耗大： 開放體系導致蒸發損失嚴重。
有開裂風險： 對形狀復雜、存在尖角或厚度突變的工件，極快的冷速可能誘發淬火裂紋。
四、使用規范與安全要點
預處理： 工件必須清潔、干燥。任何油脂或水分都會在液氮中凍結，影響換熱效果，甚至引起劇烈沸騰飛濺。工件需先在-80℃左右的冷空氣或低溫箱中預冷，避免直接浸入-196℃造成“熱沖擊”。
浸入操作： 緩慢將吊籃下放入液氮，等待劇烈沸騰平息后再完全浸沒。處理過程中需持續補充液氮，維持液面高于工件頂部至少100mm。
保溫時間： 對于截面厚度≤50mm的工件，通常保溫30-60分鐘即可;更大截面可按“30分鐘/25mm厚度”估算。理論依據是工件心部溫度達到液氮溫度。
回溫： 將吊籃提出液氮槽后，嚴禁直接放入水中或熱油中。應先在空氣中自然回溫至-50℃以上，再放入80-120℃的熱水或油中進行“冷-熱”沖擊消除應力，最后空冷至室溫。
通風與氧濃度： 液氮槽必須設置在室外或帶有強力下抽風系統的獨立房間內。氮?dú)獗瓤諝庵?，?huì)積聚在地面，有窒息風險。操作區域必須持續監測氧含量。
五、應用舉例與結論
液氮槽最適合處理量大、價廉、形狀簡單的小型零件，例如：
高速鋼鉆頭、絲錐、銑刀(批量裝籃處理)。
量規、卡板(要求尺寸穩定性，但形狀不復雜)。
部分沖壓模具的凸凹模(低成本消除應力)。
液氮槽是一種“夠用且廉價”的深冷處理解決方案。在充分理解其冷卻特性和風險的前提下，制定嚴格的工藝和安全規程，可以經濟有效地提升大批量小型工具的服役性能。但對于高附加值、形狀復雜或尺寸較大的工件，應優先考慮帶有可控循環冷卻的液氮深冷箱。
